HELIX FIRST V 5210/2-5/30/E/KS/400-50

Опис

Під’єднання вала насоса та вала двигуна стандарту IEC виконується поздовжньо-згвинчуваною муфтою. Окремий підшипник кочення з ліхтарем забезпечує оптимальне сприйняття аксіальних сил.
Проміжні підшипники в гідравліці та корозійностійкий вал із втулкою з високоякісної сталі забезпечують довговічність. Корпус насоса й ліхтар мають KTL-покриття. Спеціальні, міцно закріплені підйомні вушка дозволяють виконувати просту установку насоса.

Насос придатний для водопостачання та підвищення тиску, в промислових циркуляційних системах, а також в контурах технологічної води та закритих контурах охолодження. Окрім того, він може застосовуватися у протипожежних установках, мийних установках та для іригації.

Особливості/переваги:

• Оптимізована за ККД гідравліка, виготовлена методом лазерного зварювання 2D/3D
• Корозійностійкі робочі колеса, направляючі колеса та корпус секцій
• Гідравліка з оптимізацією витрат та видалення газу
• Посилений корпус насоса, удосконалений щодо характеристик подачі та NPSH
• Завдяки компактній конструкції не займає багато місця та є зручним у технічному обслуговуванні
• Особливо надійний захисний кожух муфти

Комплект постачання:

• Центробіжний насос високого тиску Wilo-Helix FIRST V
• Інструкція з монтажу та експлуатації

Вказівки щодо типу конструкції:

• Захист двигуна надається на запит або забезпечується замовником.
• Стандартне положення клемної коробки вивірене по всмоктувальному фланцю, але його можна змінювати при потребі.
• Wilo-Helix FIRST V обладнано зручним для користувача ковзаючим торцевим ущільненням картриджного типу та серійним ущільненням для простого технічного обслуговування.
• Розбірна муфта (при ≥ 15 кВт) дозволяє виконувати заміну ковзаючого торцевого ущільнення без демонтажу двигуна
• Як додаткове приладдя пропонуються круглі зустрічні фланці з сірого чавуну або високоякісної сталі, болти, гайки та ущільнення.
• Комплекти байпаса пропонуються як додаткове приладдя.
• Wilo-Helix V у виконанні ATEX за запитом

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Концентрація перкачуваного середовища: 100.00 %
• Мінімальна температура середовища: -20 °C
• Максимальна температура середовища: 120 °C
• Максимальний робочий тиск: 30 bar
• Підвідний тиск: 10 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.7

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 37 kW
• Клас енергоефективності двигуна: IE3 = коефіцієнт корисної дії преміумрівня
• Номінальний струм: 61.6 A
• Номінальне число обертів: 2960 1/min
• Коефіцієнт потужності: 0.93
• Коефіцієнт корисної дії двигуна ηm 50 %: 93.8 %
• Коефіцієнт корисної дії двигуна ηm 75 %: 94.2 %
• Коефіцієнт корисної дії двигуна ηm 100 %: 93.7 %
• Клас ізоляції: F
• Клас захисту: IP55

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: 1.4307
• Вал: 1.4057
• Ущільнення вала: Q1BE3GG
• Матеріал ущільнення: EPDM
• Матеріал камери робочих коліс: 1.4301

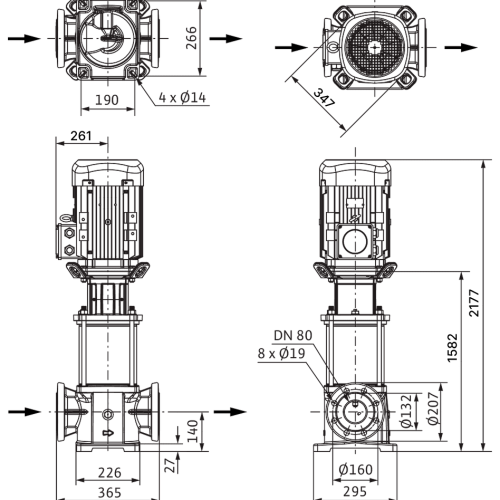

Монтажні розміри:

• Зі всмоктуючої сторони : DN 80, PN 40
• Під’єднання до трубопроводу з напірної сторони: DN 80, PN 40
• Вага нетто близько: 298 kg
