Sub TWI 4.02-33-DM-D

Опис

Повністю занурюваний, багатоступеневий насос із занурюваним двигуном для перекачування гарячої і питної води (допуск ACS) з радіальними або напіваксіальними робочими колесами в секційному виконанні для вертикального та горизонтального монтажу, з вмонтованим клапаном зворотного потоку.

Корозійностійкий двигун однофазного або трифазного струму для прямого пуску з водогліколевим наповнювачем. Герметично залитий, з лакоізольованою обмоткою, просоченою смолою, і самозмащуваними підшипниками. Охолодження двигуна здійснюється за допомогою перекачуваного середовища. Через це агрегат повинен завжди працювати в зануреному стані. Необхідно зважати на граничні значення макс. температури перекачуваного середовища та мін. швидкості потоку навколо двигуна.

Вертикальний монтаж можна здійснювати з охолоджувальним кожухом або без нього, на вибір. Для горизонтального монтажу завжди необхідний охолоджувальний кожух.

Комплект поставки:

• Насос із занурюваним двигуном із під’єднувальним кабелем і допуском ACS
• Варіант з двигуном однофазного струму включає розподільну коробку з конденсатором, термічний захист двигуна і вимикач
• Інструкція з монтажу та експлуатації

Експлуатаційні дані:

• Середовище: Вода 100 %
• Концентрація перкачуваного середовища: 100.00 %
• Температура середовища: 20.00 °C
• Максимальна висота подачі: 190.91 m

Дані двигуна:

• Конструкція двигуна: Занурювальний двигун
• Під’єднання до мережі: 3~400V/50 Hz
• Номінальна потужність двигуна: 1.5 kW
• Номінальне число обертів: 2843 1/min
• Номінальний струм: 3.85 A
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Максимальна частота увімкнень: 20 1/h

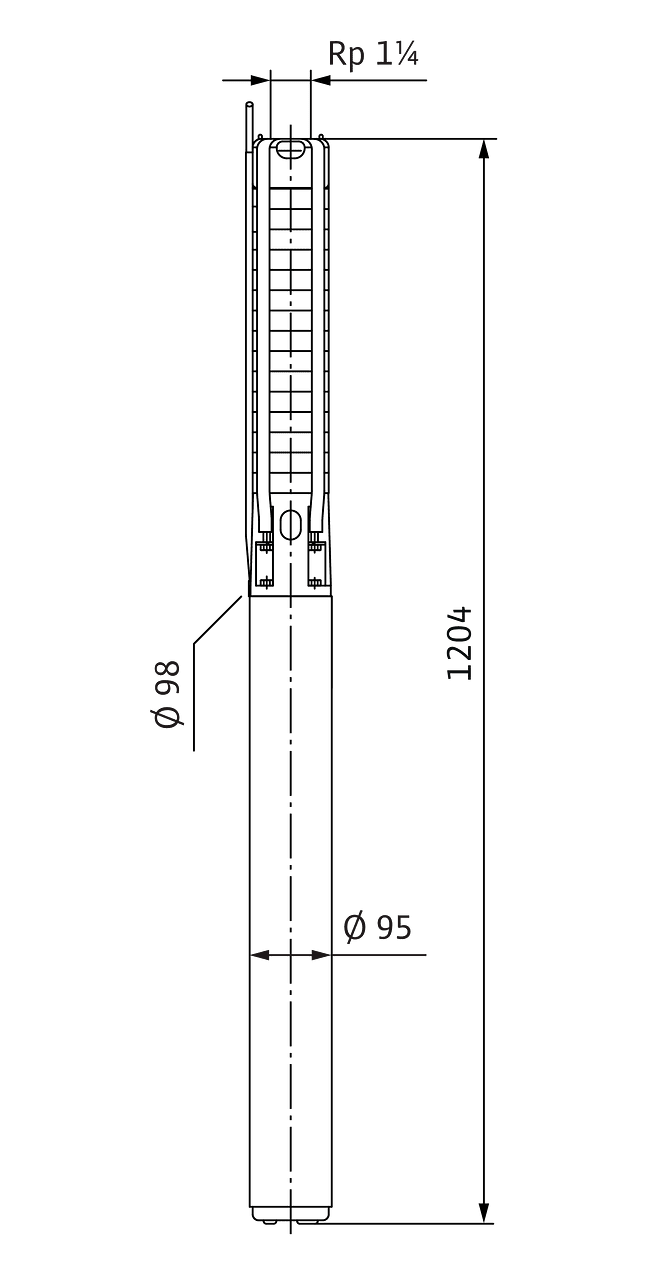

• Діаметр двигуна: 95.25 mm
• Мін. швидкість потоку навколо двигуна: 0.08 m/s

Одиниця:

• Індекс мінімальної ефективності (MEI): ≥ 0.7
• Під’єднання до трубопроводу з напірної сторони: Rp 1¼, PN 10/16/25/40
• Максимальний робочий тиск: 40 bar
• Макс. вміст піску: 50 g/m3
• Клас захисту двигуна: IP68
• Макс. глибина занурення: 350 m
• Мінімальна температура середовища: 3 °C
• Максимальна температура середовища: 30 °C
• Вага нетто близько: 20 kg
• Макс. діаметр: 98 mm

Кабель:

• Довжина під’єднувального кабелю: 1.5 m
• Поперечний переріз кабелю: 3×1!,5 + 1G1!,5

Матеріали:

• Корпус насоса: 1.4301
• Матеріал двигуна: 1.4301
• Вал: 1.4057
• Робоче колесо: 1.4301
