HELIX FIRST V 8002-5/16/E/KS/400-50

Опис

Під’єднання вала насоса та вала стандартного двигуна IEC виконується поздовжньо-згвинчуваною муфтою. Спеціальний кулькопідшипник тримача забезпечує оптимальне приймання осьових сил. Проміжні підшипники в гідравліці та корозійностійкий вал із втулкою з нержавіючої сталі забезпечують тривалий термін експлуатації. Корпус насоса й ліхтар мають KTL-покриття. Спеціальні, міцно закріплені підйомні вушка дозволяють виконувати просту установку насоса.

Насос придатний для водопостачання та підвищення тиску, в промислових циркуляційних системах, а також в контурах технологічної води та закритих контурах охолодження. Він також може застосовуватися в установках пожежогасіння, мийних установках та для зрошення.

Особливості/переваги

• Висока ефективність завдяки двигуну IE3 із фіксованим числом обертів​
• Довговічність і міцність завдяки корпусу насоса з чавуну з катафорезним покриттям та звареній лазером / литій гідравліці з нержавіючої сталі (AISI 304)
• Економія площі завдяки компактній конструкції за рахунок вбудованого ковзного торцевого ущільнення для робочого тиску до 16 бар (вище — із втулковим ковзним торцевим ущільненням)
• Зручний для технічного обслуговування завдяки комфортному доступу до компонентів насоса, наприклад до вбудованого в ліхтар підшипника, розбірній муфті та втулковому ковзному торцевому ущільненню (в разі застосування)
• Підходить для середовищ із високими температурами зі стандартною температурою навколишнього середовища до 50 °C без втрати потужності

Комплект постачання

• Центробіжний насос високого тиску Wilo-Helix FIRST V
• Інструкція з монтажу та експлуатації
• Виконання PN 16 з овальними фланцями: Зустрічні фланці з сірого чавуну з відповідними болтами, гайками та ущільненнями

Вказівки щодо типу конструкції

• Захист двигуна надається на запит або забезпечується замовником.
• У серійній позиції клемна коробка вирівняна відносно всмоктувального фланця, однак, це можна за потреби змінити.
• Для виконання PN 16, PN 25 та Pmax = 30 бар в якості додаткового приладдя круглі зустрічні фланці з чавуну або нержавіючої сталі, гвинти, гайки та ущільнення.
• Комплекти байпаса пропонуються як додаткове приладдя.

Експлуатаційні дані:

• Індекс мінімальної ефективності (MEI): ≥0,7
• Підвідний тиск: 10 бар
• Максимальний робочий тиск: 16 бар
• Напірний патрубок: DN 100
• Мінімальна температура середовища Tmin: -20 °C
• Максимальна температура середовища Tmax: 120 °C
• Мінімальна температура навколишнього середовища Tmin: -15 °C
• Макс. температура навколишнього середовища Tmax: 50 °C

Дані двигуна:

• Допуск напруги: ±10 %
• Номінальна потужність двигуна P2: 7,5 кВт
• Номінальний струм IN: 13,3 A
• Номінальне число обертів n: 2905 1/min
• Коефіцієнт потужності: 0,91
• Коефіцієнт корисної дії двигуна ηm 50 % ηM 50%: 89,9 %
• Коефіцієнт корисної дії двигуна ηm 75 % ηM 75%: 90,6 %
• Коефіцієнт корисної дії двигуна ηm 100 % ηM 100%: 90,1 %

Матеріали:

• Корпус насоса: Сірий чавун
• Робоче колесо: Нержавіюча сталь
• Вал: Нержавіюча сталь
• Ковзаюче торцеве ущільнення: Q7Q7E3GG
• Матеріал ущільнення: EPDM
• Матеріал камери робочих коліс: Нержавіюча сталь

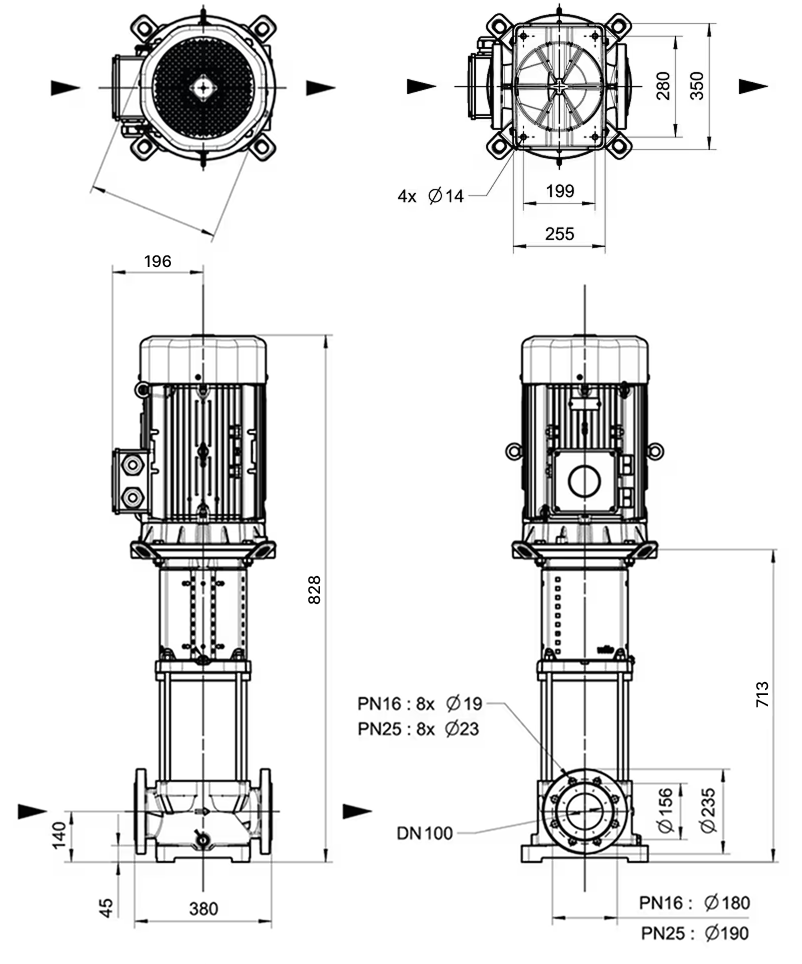

Монтажні розміри:

• Зі всмоктуючої сторони : DN 100
• Під’єднання до трубопроводу з напірної сторони: DN 100
