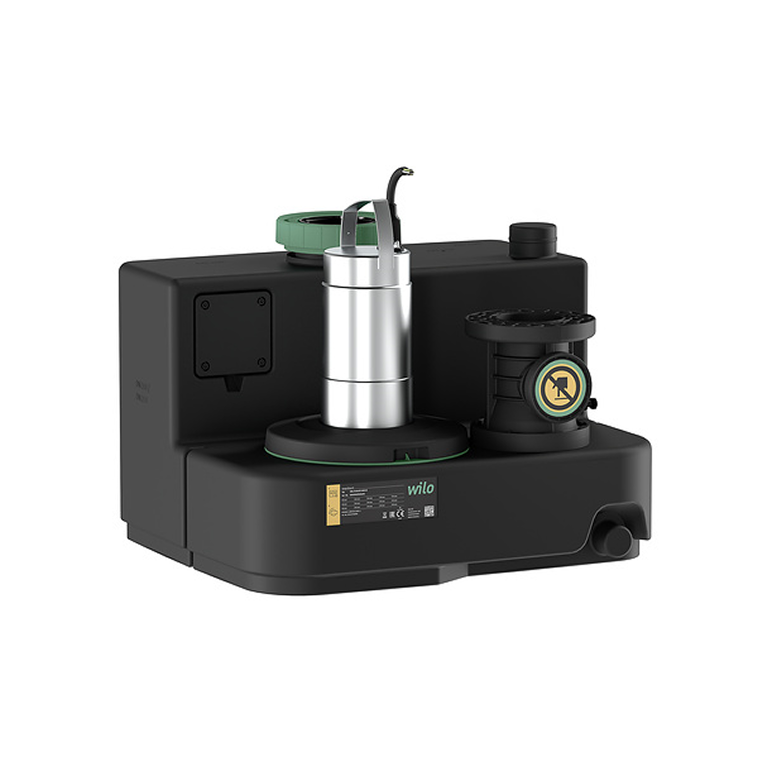

DrainLift SANI-M.12/T540/4C-CEE

Опис

Однонасосна установка для відведення фекалій Wilo-DrainLift SANI-M завдяки особливо великій ємності свого насоса та двигуну з можливістю вибирати довготривалий чи повторно-короткочасний режим роботи є ідеальним рішенням для безшумної роботи в одно- та двоквартирних будинках з неконтрольованим забором стічних вод.

Вона є практично універсальною завдяки наявності вільного сферичного проходу від 44 мм до 65 мм, доступних приймальних отворів, які можна вибирати окремо, та опційному виконанню для особливо агресивних перекачуваних середовищ.

Середовище
Версія C для перекачування агресивних середовищ:

• Конденсат із бойлерів
• Озерна й морська вода Мак. вміст NaCl (солона вода): 30 г/л до 20 °C
• Вода з басейну, макс. вміст хлору: 400 мг/л
• Брудна вода, з незначною кислотністю із значенням pH > 3,5
• Демінералізована / очищена вода

Будівництво:
Газо- й водонепроникний збірний резервуар:

• Похила підлога під кутом
• Оглядовий отвір із прозорою кришкою
• Вільний вибір вхідних отворів у показаних зонах
• Вимірювання рівня за допомогою давача рівня 4 … 20 мА

Насоси для відведення стічних вод:

• Монтується безпосередньо на збірний резервуар
• Двигун із самоохолодженням (кожух охолодження) з функцією термічного контролю двигуна
• Напірний патрубок із зворотним клапаном та оглядовим отвором у комплекті

Попередньо підключений комутаційний пристрій для автоматичного режиму роботи:

• Керування за допомогою дисплея та літерно-цифрового меню на основі піктограм
• Узагальнений сигнал про несправності з безпотенційним контактом
• Індивідуальний сигнал про несправності з безпотенційним контактом
• Інтерфейс ModBus
• Інтегрований і незалежний від мережі аварійний сигнал
• Налаштування часу роботи за інерцією
• З’єднувальний кабель 1,5 м із прикріпленим штекером

Комплект постачання:

• Підйомний пристрій із комутаційним пристроєм і з’єднувальним кабелем зі штекером
• Фланцевий патрубок від DN 80, PN 10 до DN/OD 110
• Гнучка муфта DN/OD 110 для випускного штуцера
• Високотемпературна дворозтрубна муфта DN/OD 75 для під’єднання для видалення повітря
• Високотемпературна дворозтрубна муфта DN/OD 50 для під’єднання для опорожнення
• Комплект вхідного отвору з кільцевою пилкою 124 мм (5 дюймів) та ущільненням для високотемпературної труби DN/OD 110
• Болт для кріплення до підлоги
• Шумоізоляційний захисний шар
• Перезарядний акумулятор 9 В
• Інструкція з монтажу та експлуатації

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C

Допустимий діапазон застосування:

• Температура середовища: 3…40 °C
• Температура навколишнього середовища: 3…40 °C
• Максимальний робочий тиск: 3 bar
• Макс. допустимий тиск в напірному трубопроводі: 15 bar

Дані на продукцію:

• Загальний об’єм резервуара: 99 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 180 мм: 50 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 250 мм: 63 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 315 мм: 74 l
• Режим роботи (в незануреному стані): S1

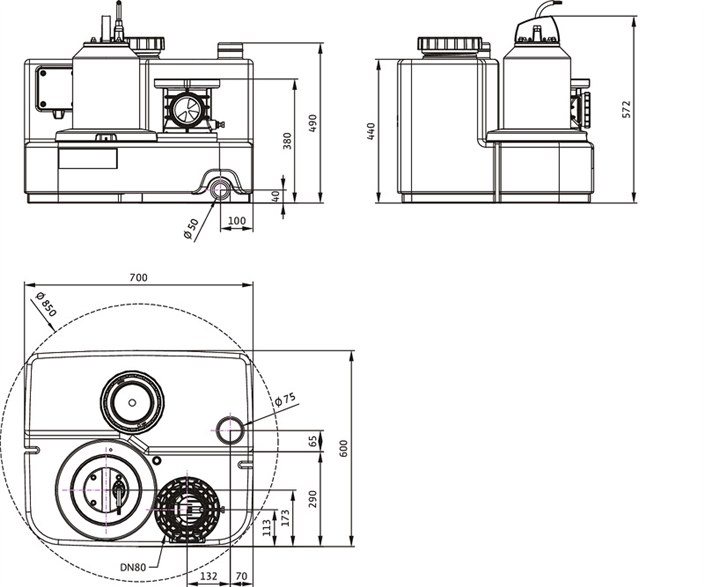

• Висота: 575 mm
• Довжина: 700 mm
• Ширина: 600 mm
• Діагональний розмір: 850 mm
• Вільний сферичний прохід гідравліки: 44 mm

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 1.1 kW
• Номінальне число обертів: 2893 1/min
• Номінальний струм: 2.9 A
• Клас ізоляції: F
• Клас захисту двигуна: IP68
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Максимальна частота увімкнень: 60 1/h
• Захист двигуна: Біметалевий

Кабель:

• Довжина під’єднувального кабелю: 10 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 6G1
• Штекер: CEE 16A, 3P+N+PE, 6h

Матеріали:

• Матеріал резервуара: PE
• Корпус насоса: PP-GF30
• Робоче колесо: PP-GF30
• Вал: 1.4401
• Матеріал ущільнення: FKM
• Матеріал двигуна: 1.4401

Монтажні розміри:

• Зі всмоктуючої сторони : DN/OD 110 (HT pipe), PN 0,5
• Під’єднання до трубопроводу з напірної сторони: DN 80, PN 10
• Під’єднання вентиляції: DN/OD 75 (HT pipe)
