DrainLift SANI-M.16/M523/1-EF

Опис

Однонасосна установка для відведення фекалій Wilo-DrainLift SANI-M завдяки особливо великій ємності свого насоса та двигуну з можливістю вибирати довготривалий чи повторно-короткочасний режим роботи є ідеальним рішенням для безшумної роботи в одно- та двоквартирних будинках з неконтрольованим забором стічних вод.

Вона є практично універсальною завдяки наявності вільного сферичного проходу від 44 мм до 65 мм, доступних приймальних отворів, які можна вибирати окремо, та опційному виконанню для особливо агресивних перекачуваних середовищ.

Середовище
Для збору й перекачування цих середовищ у промислових зонах:

• Стічні води з фекаліями
• Стічні води без фекалій

Будівництво:
Газо- й водонепроникний збірний резервуар:

• Похила підлога під кутом
• Оглядовий отвір із прозорою кришкою
• Вільний вибір вхідних отворів у показаних зонах
• Вимірювання рівня за допомогою давача рівня 4 … 20 мА

Насоси для відведення стічних вод:

• Монтується безпосередньо на збірний резервуар
• Двигун із поверхневим (повітряним) охолодженням із функцією термічного контролю.
• Напірний патрубок із зворотним клапаном та оглядовим отвором у комплекті

Попередньо підключений комутаційний пристрій для автоматичного режиму роботи:

• Узагальнений сигнал про несправності з безпотенційним контактом
• Інтегрований і незалежний від мережі аварійний сигнал
• Налаштування часу роботи за інерцією
• З’єднувальний кабель 1,5 м із прикріпленим штекером

Комплект постачання:

• Підйомний пристрій із комутаційним пристроєм і з’єднувальним кабелем зі штекером
• Фланцевий патрубок від DN 80, PN 10 до DN/OD 110
• Гнучка муфта DN/OD 110 для випускного штуцера
• Високотемпературна дворозтрубна муфта DN/OD 75 для під’єднання для видалення повітря
• Високотемпературна дворозтрубна муфта DN/OD 50 для під’єднання для опорожнення
• Комплект вхідного отвору з кільцевою пилкою 124 мм (5 дюймів) та ущільненням для високотемпературної труби DN/OD 110
• Болт для кріплення до підлоги
• Шумоізоляційний захисний шар
• Перезарядний акумулятор 9 В
• Інструкція з монтажу та експлуатації

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C

Допустимий діапазон застосування:

• Температура середовища: 3…40 °C
• Температура навколишнього середовища: 3…40 °C
• Максимальний робочий тиск: 4 bar
• Макс. допустимий тиск в напірному трубопроводі: 15 bar

Дані на продукцію:

• Загальний об’єм резервуара: 99 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 180 мм: 50 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 250 мм: 63 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 315 мм: 74 l
• Режим роботи (в незануреному стані): S3-10%
• Висота: 571 mm
• Довжина: 700 mm
• Ширина: 600 mm
• Діагональний розмір: 850 mm
• Вільний сферичний прохід гідравліки: 44 mm

Дані двигуна:

• Під’єднання до мережі: 1~230V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 1.5 kW
• Номінальне число обертів: 2852 1/min
• Номінальний струм: 9.3 A
• Клас ізоляції: F
• Клас захисту двигуна: IP68
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Максимальна частота увімкнень: 60 1/h
• Захист двигуна: Біметалевий

Кабель:

• Довжина під’єднувального кабелю: 4 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 3G1
• Штекер: CEE7/7 (захисний контакт)

Матеріали:

• Матеріал резервуара: PE
• Корпус насоса: PP-GF30
• Робоче колесо: PP-GF30
• Вал: 1.4401
• Матеріал ущільнення: NBR
• Матеріал двигуна: 1.4301

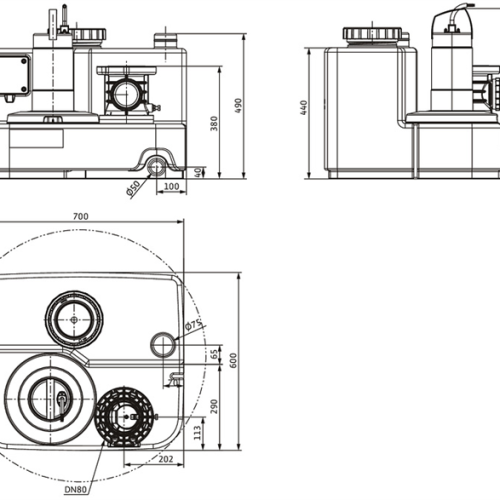

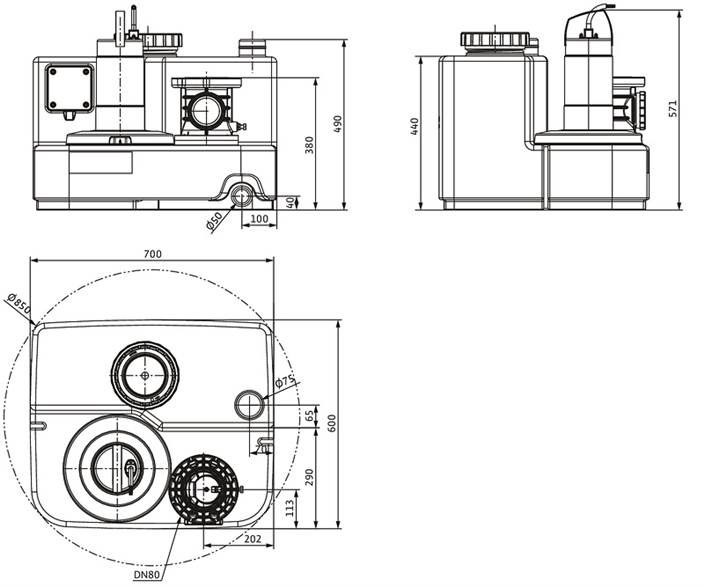

Монтажні розміри:

• Зі всмоктуючої сторони : DN/OD 110 (HT pipe), PN 0,5
• Під’єднання до трубопроводу з напірної сторони: DN 80, PN 10
• Під’єднання вентиляції: DN/OD 75 (HT pipe)
