EMU FA08.53-185E+T13-4/12HEx

Опис

Повністю занурювальний насос для стічних вод, призначений для вертикальної установки та надійного перекачування фекальних, комунальних і промислових стоків.

Міцний чавунний корпус, зносостійкі ущільнення та трифазний двигун із захистом від перегріву забезпечують стабільну роботу навіть у складних умовах, а фланцеве під’єднання та водонепроникний кабель гарантують безпечний і зручний монтаж.

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Максимальна висота подачі: 12.22 m

Дані на продукцію:

• Тип гідравліки: Одноканальне робоче кoлесо
• Вільний сферичний прохід гідравліки: 70 mm
• Максимальний робочий тиск: 1.3 bar
• Макс. глибина занурення: 20 m
• температура середовища: 3…40 °C

Дані двигуна:

• Конструкція двигуна: Занурювальний двигун – з поверхневим охолодженням
• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Коефіцієнт потужності: 0.82
• Номінальна потужність двигуна: 2.25 kW
• Споживана потужність: 3.05 kW
• Номінальний струм: 5.3 A
• Пусковий струм: 20 A
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Кількість полюсів: 4
• Номінальне число обертів: 1410 1/min
• Максимальна частота увімкнень: 15 1/h
• Клас ізоляції: H
• Клас захисту: IP68
• Режим роботи (в зануреному стані): S1
• Режим роботи (в незануреному стані): S2 – 15 хв

Кабель

• Довжина під’єднувального кабелю: 10 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 7G1!,5
• Штекер: Ні
• Тип під’єднувального кабелю: Не розбірний

Спорядження/функціонування

• Поплавковий вимикач: Ні
• Подрібнювач: Ні
• Клас вибухозахисту: ATEX
• Захист двигуна: Біметалевий
• Контроль герметичності двигуна: Так
• Контроль герметичності ущільнюючої камери: Опціонально
• Контроль герметичності в камері збирання рідини, що просочується: Ні

Матеріали

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: EN-GJS-500-7
• Вал: 1.4021
• Матеріал ущільнення зі сторони насоса: QQPGG
• Матеріал ущільнення зі сторони двигуна: FKM
• Матеріал ущільнення: NBR
• Матеріал двигуна: 5.1301/EN-GJL-250

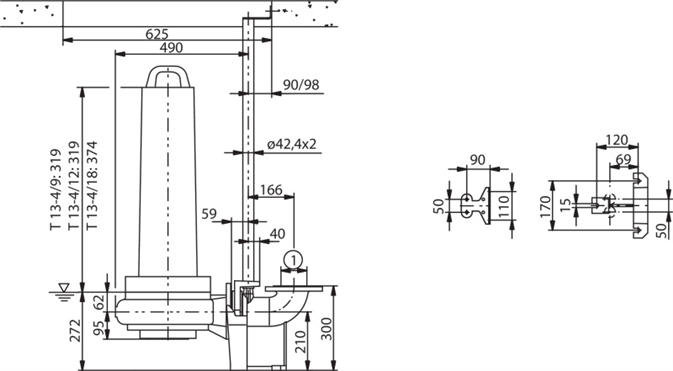

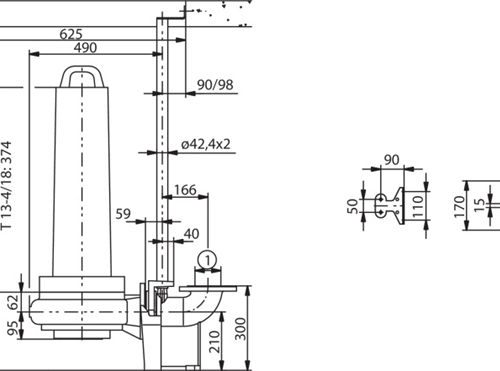

Монтажні розміри

• Зі всмоктуючої сторони : DN 80, PN 10
• Під’єднання до трубопроводу з напірної сторони: DN 80, PN 10
