Rexa PRO-V05-325A/20T105X540/O

Опис

Повністю занурювальний насос для стічних вод для стаціонарної та пересувної зануреної установки для перекачування брудної води, стічних вод з фекаліями (у зоні дії (DIN) EN 12050-1) та неочищеної стічної води. Агрегат повністю із сірого чавуну. З боку середовища та двигуна встановлено по одному ковзаючому торцевому ущільненню, що не залежать від напрямку обертання.

Двигун із поверхневим охолодженням у виконанні для трифазного струму з камерою ущільнень, термічним контролем двигуна й вибухозахищеним виконанням. Під’єднувальний кабель з водонепроникним вводом та вільним кінцем.

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Максимальна висота подачі: 44.01 m

Дані двигуна:

• Конструкція двигуна: Занурювальний двигун – з поверхневим охолодженням
• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Коефіцієнт потужності: 0.87
• Номінальна потужність двигуна: 10.5 kW
• Споживана потужність: 12.3 kW
• Номінальний струм: 20.5 A
• Пусковий струм: 57 A
• Тип увімкнення: Зірка-трикутник (SD)
• Кількість полюсів: 2
• Номінальне число обертів: 2914 1/min
• Максимальна частота увімкнень: 15 1/h
• Клас ізоляції: H
• Клас захисту: IP68
• Режим роботи (в зануреному стані): S1
• Режим роботи (в незануреному стані): –

Дані на продукцію:

• Тип гідравліки: Вільнопротічне робоче колесо
• Вільний сферичний прохід гідравліки: 50 mm
• Максимальний робочий тиск: 4.8 bar
• Макс. глибина занурення: 20 m
• Температура середовища: 3…40 °C

Кабель:

• Довжина під’єднувального кабелю: 10 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 10G1!,5
• Штекер: Ні
• Тип під’єднувального кабелю: Не розбірний

Спорядження/функціонування:

• Поплавковий вимикач: Ні
• Подрібнювач: Ні
• Клас вибухозахисту: ATEX Zone 1, ATEX Zone 2
• Захист двигуна: Біметалевий
• Контроль герметичності двигуна: Ні
• Контроль герметичності ущільнюючої камери: Опціонально
• Контроль герметичності в камері збирання рідини, що просочується: Ні

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: 5.1301/EN-GJL-250
• Вал: 1.4401
• Матеріал ущільнення зі сторони насоса: QQPGG
• Матеріал ущільнення зі сторони двигуна: BXPFF
• Матеріал ущільнення: NBR
• Матеріал двигуна: 5.1301/EN-GJL-250

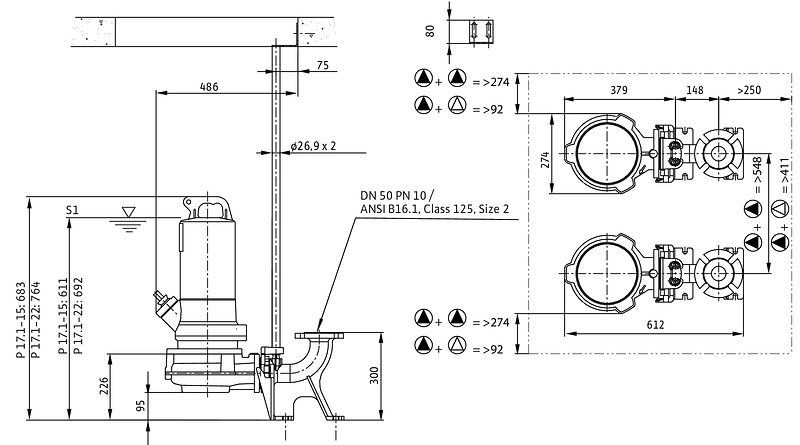

Монтажні розміри:

• Зі всмоктуючої сторони : DN 50, PN 10
• Під’єднання до трубопроводу з напірної сторони: DN 50, PN 10
