HELIX2.0-VE 603-1/16/E/KS/3

Опис

Насос придатний для установок водопостачання, водорозподілу й підвищення тиску, промислових циркуляційних систем, технологічної води та закритих контурів охолодження й систем опалення. Він також може застосовуватись у мийних установках і для поливу.

З’єднання насоса відбувається поздовжньо-звинчуваною муфтою. Спеціальний кулькопідшипник тримача забезпечує оптимальне приймання осьових сил. Спеціальні, міцно закріплені підйомні вушка дозволяють виконувати просту установку насоса.

Способи керування:

• Фіксоване число обертів n-c: вручну за допомогою зеленої кнопки або зовнішніх сигналів
• Постійний тиск p-c, постійний перепад тиску ∆p-c, змінний тиск p-v, змінний перепад тиску ∆p-v: Регулювання тиску давачем, налаштування заданого значення за допомогою зеленої кнопки або зовнішніх сигналів
• PID-регулювання: регулювання інших постійних змінних керування (температура, подача, тиск тощо) давачем, налаштування заданого значення за допомогою зеленої кнопки або зовнішніх сигналів

Електронний модуль пропонує різні функції:

• Розпізнавання макс. граничного значення тиску
• Розпізнавання мін. граничного значення тиску
• Розпізнавання нестачі води за допомогою датчика всмоктування
• Тестування на нульову витрату (відкритий контур)
• No-Flow Stop (закритий контур)
• Система розпізнавання сухого ходу
• Розрахунок подачі за допомогою датчика перепаду тиску
• Пробний пуск
• Коди помилок та попереджень
• Захист від перевантаження
• Гніздо для модулів CIF Wilo PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) для інтеграції в систему автоматизації споруди
• Зелений світлодіод відображає стан насоса
• Блакитний світлодіод показує, що насосом керують ззовні через інтерфейс
• Обмеження доступу

Аналоговий вхід:

• IN (AI 1): вхід, сигнал давача 4 … 20 мА, 0 … 10 В, 0 … 20 мА або 2 … 10 В
• IN (AI 2): вхід, задане значення 0 … 20 мА, 0 … 10 В, 4 … 20 мА або 2 … 10 В

Цифровий вхід IN (DI 1):

• Зовн. вимк.
• Розпізнавання нестачі води через бінарний вхід

Керування здвоєним насосом (два одинарних насоси):

• Головний/резервний режим роботи
• Заміна насосів у головному/резервному режимі роботи через 24 години або автоматичне перемикання в разі несправності
• Кабельне під’єднання через Wilo Net

Особливості/переваги

• EC-двигун IE5 і вбудований частотний перетворювач у поєднанні із високоефективною гідравлікою Helix
• Кольоровий РК-дисплей 2″, технологія зеленої кнопки Wilo та програмна кнопка з функцією повернення. Наочне меню насоса забезпечує зручне налаштування насоса.
• Аналоговий і цифровий інтерфейс, а також модуль CIF
• Інтелектуальне регулювання з різними способами керування разом із вбудованим керуванням здвоєним насосом
• Високоефективна зварена лазером 2D-/3D-гідравліка з оптимізованим ККД (з оптимізацією подачі та видалення газів)
• Корозійностійкі робочі колеса, направляючі колеса та корпус секцій
• Гідравліка з оптимізацією подачі та видалення газів
• Корпус насоса з оптимізованою подачею й оптимізованим NPSH
• Зручна для технічного обслуговування конструкція
• Допуск для питної води для насосів із частинами з нержавіючої сталі, які контактують із перекачуваним середовищем (виконання EPDM)

Комплект постачання

• Відцентровий насос високого тиску Helix2.0-VE
• Інструкція з монтажу та експлуатації
• Helix2.0-VE 2 – 16 (виконання PN 16 з овальними фланцями): Зустрічні фланці з нержавіючої сталі з відповідними болтами, гайками та ущільненнями

Вказівки щодо типу конструкції

• Типоряд Helix2.0-VE залежно від виконання обладнано зручним для користувача ковзаючим торцевим ущільненням (X-seal) картриджного типу, а також серійним ущільненням для простого технічного обслуговування або серійним ковзаючим торцевим ущільненням.
• Для насосів у виконанні PN 16 та PN 25 як додаткове приладдя доступні круглі зустрічні фланці з сірого чавуну або високоякісної сталі, гвинти, гайки та ущільнення.
• Розбірна муфта дає можливість просто та швидко замінити ковзаюче торцеве ущільнення без демонтажу двигуна (від 5,5 кВт).
• Опціональні вставні модулі CIF Wilo PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) для інтеграції у систему автоматизації споруди
• Опціональне під’єднання для M12 RJ45 CIF Ethernet
• Давачі пропонуються як додаткове приладдя. Комплект датчиків перепаду тиску 4–20 мА і комплект датчиків відносного тиску 4–20 мА
• Комплекти байпаса пропонуються як додаткове приладдя

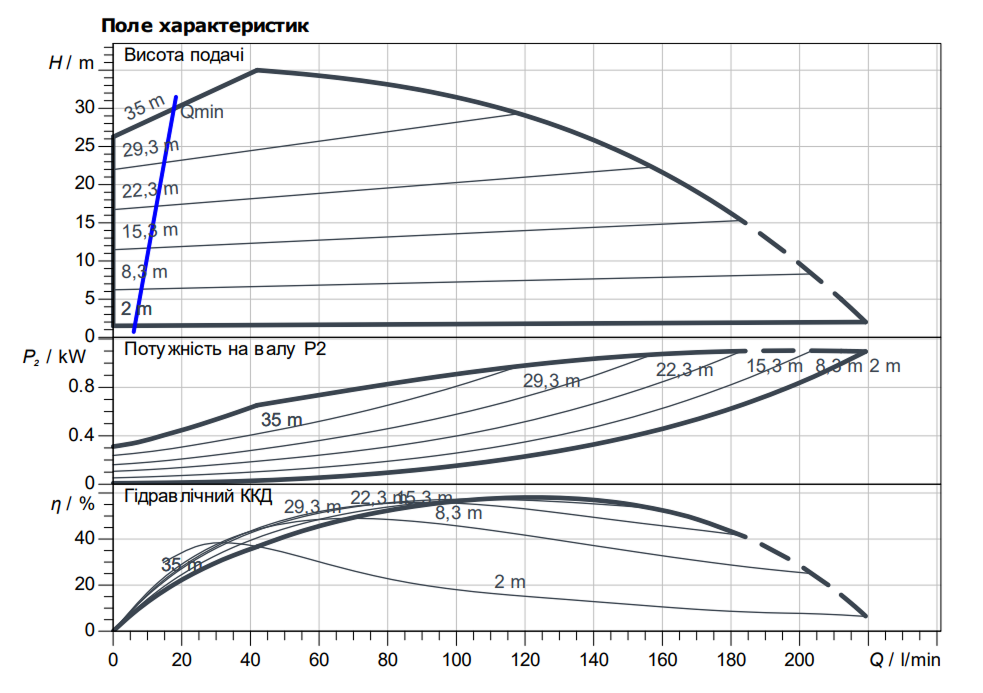

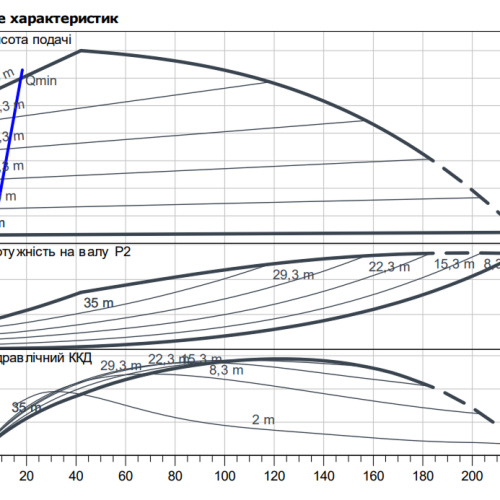

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Концентрація перкачуваного середовища: 100.00 %
• Мінімальна температура середовища: -30 °C
• Максимальна температура середовища: 120 °C
• Мінімальна температура навколишнього середовища: 0 °C
• Макс. температура навколишнього середовища: 50 °C
• Максимальний робочий тиск: 16 bar
• Підвідний тиск: 10 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.7

Дані двигуна:

• Електромагнітна сумісність: EN 61000-6-1, -2, -3, -4
• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: 400/50:+/-10%, 380/60:+/-10%, 440/60:+/-10%
• Номінальна потужність двигуна: 1.1 kW
• Клас енергоефективності двигуна: IE5
• Номінальний струм: 2 A
• Мінімальне число обертів: 0 1/min
• Максимальне число обертів: 0 1/min
• Клас ізоляції: F
• Клас захисту: IP55

Матеріали:

• Корпус насоса: 1.4301
• Робоче колесо: 1.4307
• Вал: 1.4301
• Ущільнення вала: BQ7EGG
• Матеріал ущільнення: EPDM
• Матеріал камери робочих коліс: 1.4301

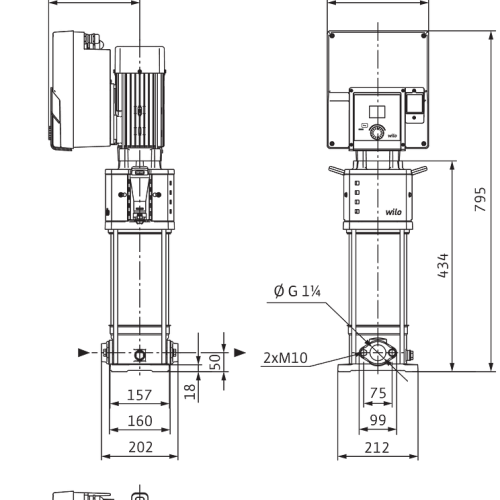

Монтажні розміри:

• Зі всмоктуючої сторони : G 1¼, PN 16
• Під’єднання до трубопроводу з напірної сторони: G 1¼, PN 16
• Вага нетто близько: 34.2 kg
