DrainLift SANI-L.23/T540/4-CEE

Опис

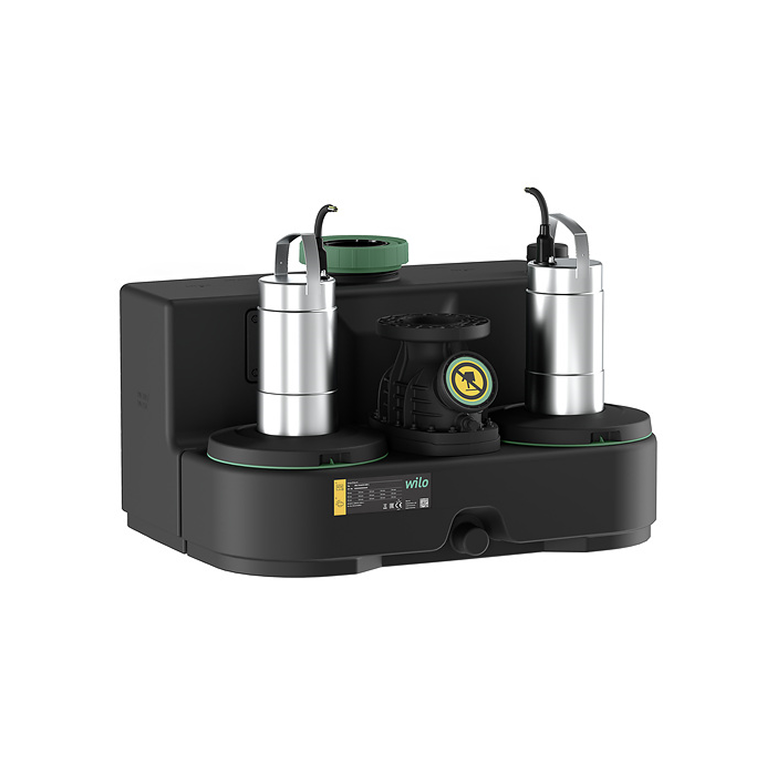

Двонасосна установка для відведення фекалій Wilo-DrainLift SANI-L завдяки особливо великій ємності свого насоса та двигуну з можливістю вибирати довготривалий чи повторно-короткочасний режим роботи є ідеальним рішенням для безшумної роботи в багатоквартирних будинках і комерційних об’єктах з неконтрольованим забором стічних вод.

Вона є практично універсальною завдяки наявності вільного сферичного проходу від 44 мм до 65 мм, доступних приймальних отворів, які можна вибирати окремо, та опційному виконанню для особливо агресивних перекачуваних середовищ.

Середовище
Для збору й перекачування цих середовищ у промислових зонах:

• Стічні води з фекаліями
• Стічні води без фекалій

Будівництво:
Газо- й водонепроникний збірний резервуар:

• Похила підлога під кутом
• Оглядовий отвір із прозорою кришкою
• Вільний вибір вхідних отворів у показаних зонах
• Вимірювання рівня за допомогою давача рівня 4 … 20 мА

Насоси для відведення стічних вод:

• Монтується безпосередньо на збірний резервуар
• Двигун із самоохолодженням (кожух охолодження) з функцією термічного контролю двигуна
• Напірний патрубок із зворотним клапаном та оглядовим отвором у комплекті

Попередньо підключений комутаційний пристрій для автоматичного режиму роботи:

• Керування за допомогою дисплея та літерно-цифрового меню на основі піктограм
• Узагальнений сигнал про несправності з безпотенційним контактом
• Індивідуальний сигнал про несправності з безпотенційним контактом
• Інтерфейс ModBus
• Інтегрований і незалежний від мережі аварійний сигнал
• Налаштування часу роботи за інерцією
• З’єднувальний кабель 1,5 м із прикріпленим штекером

Комплект постачання:

• Підйомний пристрій із комутаційним пристроєм і з’єднувальним кабелем зі штекером
• Фланцевий патрубок від DN 80, PN 10 до DN/OD 110
• Гнучка муфта DN/OD 110 для випускного штуцера
• Високотемпературна дворозтрубна муфта DN/OD 75 для під’єднання для видалення повітря
• Високотемпературна дворозтрубна муфта DN/OD 50 для під’єднання для опорожнення
• Комплект вхідного отвору з кільцевою пилкою 124 мм (5 дюймів) та ущільненням для високотемпературної труби DN/OD 110
• Болт для кріплення до підлоги
• Шумоізоляційний захисний шар
• Перезарядний акумулятор 9 В
• Інструкція з монтажу та експлуатації

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Температура середовища: 3…40 °C
• Температура навколишнього середовища: 3…40 °C
• Максимальний робочий тиск: 6 bar
• Макс. допустимий тиск в напірному трубопроводі: 15 bar

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 5 kW
• Номінальне число обертів: 2848 1/min
• Номінальний струм: 9.8 A
• Клас ізоляції: F
• Клас захисту двигуна: IP68
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Максимальна частота увімкнень: 60 1/h
• Захист двигуна: Біметалевий

Дані на продукцію:

• Загальний об’єм резервуара: 136 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 180 мм: 65 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 250 мм: 90 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 315 мм: 105 l
• Режим роботи (в незануреному стані): S1

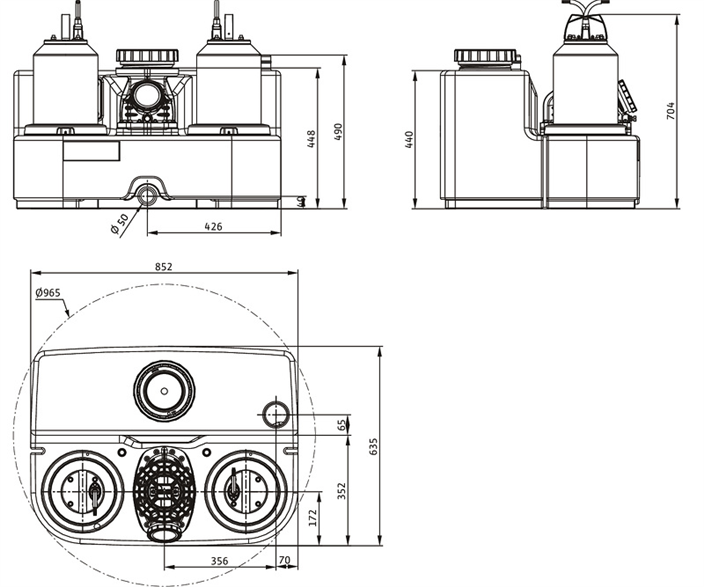

• Висота: 705 mm
• Довжина: 852 mm
• Ширина: 635 mm
• Діагональний розмір: 965 mm
• Вільний сферичний прохід гідравліки: 65 mm

Кабель:

• Довжина під’єднувального кабелю: 10 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 6G1
• Штекер: CEE 32A, 3P+N+PE, 6h

Матеріали:

• Матеріал резервуара: PE
• Корпус насоса: PP-GF30
• Робоче колесо: 1.4408
• Вал: 1.4401
• Матеріал ущільнення: NBR
• Матеріал двигуна: 1.4401

Монтажні розміри:

• Зі всмоктуючої сторони : DN/OD 110 (HT pipe), PN 0,5
• Під’єднання до трубопроводу з напірної сторони: DN 80, PN 10
• Під’єднання вентиляції: DN/OD 75 (HT pipe)
