Yonos GIGA2.0-D 125/1-7/2,2

Опис

Конструкція:

• Одноступеневий низьконапірний відцентровий насос із суцільним валом блочної конструкції
• Спіральний корпус інлайн-конструкції (всмоктувальні та напірні патрубки з однаковими фланцями на одній лінії)
• Фланець PN 16 — відповідно до EN 1092-2
• Під’єднання для приладу вимірювання тиску (R 1/8) для вмонтованого датчика перепаду тиску (виконання …-R1 без датчика перепаду тиску)
• Корпус насоса й ліхтар/фланець двигуна стандартно з катафорезним покриттям
• Ковзне торцеве ущільнення для перекачування води до Tmax. = +120 °C. До T ≤ +40 °C допускається підмішування гліколю від 20 до 40 % об’ємної частки. Для водогліколевих сумішей з частками гліколю від >40 % до макс. 50 % об’ємної частки та температурою середовища від > +40 °C до макс. +120 °C або іншими відмінними від води середовищами слід передбачити використання іншого ковзного торцевого ущільнення. У разі застосування водогліколевих сумішей загалом рекомендується використовувати варіант S1 із відповідним ковзним торцевим ущільненням.
• Напруга під’єднання:
  • 3~440 В ± 10 %, 50/60 Гц; 3~400 В ± 10 %, 50/60 Гц, 3~380 В –5 % +10 %, 50/60 Гц
  • Варіант М-: Від 1~220 В до 240 В (±10 %), 50/60 Гц
• Виконання вимог щодо електромагнітної сумісності без додаткових заходів
  • Випромінення перешкод для житлових приміщень згідно з EN 61800-3:2018
  • Стійкість до перешкод для промислових приміщень згідно з EN 61800-3:2018

Види регулювання:

• Змінний перепад тиску (dp-v)
• Постійний перепад тиску (dp-c)
• Постійне число обертів (n-const.)
• Визначене користувачем PID-регулювання

Функції:

• Режими роботи здвоєних насосів: Головний/резервний режим роботи, режим паралельної роботи з оптимізацією за ККД для dp-c і dp-v
• Інтегрований повний захист двигуна

Індикація на Home Screen графічного дисплея:

• Поточний налаштований спосіб керування
• Фактичний заданий параметр
• Поточне фактичне значення
• Поточна подача (лише в разі під’єднаного датчика перепаду тиску)
• Поточна споживана потужність

Виконання:

• 1 аналоговий вхід: 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА тільки для значення від датчика перепаду тиску
• 1 аналоговий вхід: 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА тільки для зовнішнього датчика заданого значення
• 1 цифровий вхід (Ext. Off)
• 2 сигнальні реле для сигналізації про роботу та несправності
• Гніздо для модулів CIF Wilo з інтерфейсами для системи автоматизації споруди (додаткове приладдя: модулі CIF Ethernet, Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
• Wilo Net — системна шина Wilo для зв’язку у режимі здвоєного насоса
• Автоматичний аварійний режим роботи в особливих умовах (визначувана частота обертання насоса), наприклад у разі збою шинної комунікації або значень датчика
• Поворотний графічний кольоровий дисплей (2 дюйми) з обслуговуванням через панель керування однією кнопкою
• Вбудована система керування здвоєним насосом (здвоєні насоси з готовою кабельною розводкою), з’єднання через мережу WILO Net
• Функція виявлення пошкодження кабелю з аналоговим сигналом (у поєднанні з 2 – 10 В або 4 – 20 мА)
• У серійному виконанні в корпусі двигуна роблять отвори для зливання конденсату (перед постачанням закриті)
• Клапан видалення повітря на ліхтарі

Комплект постачання:

• Насос
• Інструкція з монтажу та експлуатації і декларація відповідності

Додаткове приладдя (потрібно замовляти окремо):

3 консолі з матеріалом для кріплення для фундаментної опори;

• Фланцеві заглушки для корпусу здвоєного насоса
• Для під’єднання до системи автоматизації споруди:
  • Модуль CIF PLR
  • Модуль CIF LON
  • Модуль CIF BACnet MS/TP
  • Модуль CIF Modbus RTU
  • Модуль CIF CANopen
  • Модуль CIF Ethernet Multiprotocol (Modbus TCP, BACnet/IP)
  • Під’єднання M12 RJ45 CIF Ethernet
• Датчик перепаду тиску DDG 2 – 10 В
• Датчик перепаду тиску 4 – 20 мА

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Мінімальна температура середовища: -20 °C
• Максимальна температура середовища: 120 °C
• Мінімальна температура навколишнього середовища: -30 °C
• Макс. температура навколишнього середовища: 50 °C
• Максимальний робочий тиск: 16 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.4

Дані двигуна:

• Клас енергоефективності двигуна: IE5
• Випромінення перешкод: EN 61800-3
• Стійкість до перешкод: EN 61800-3
• Під’єднання до мережі: 3~400V/50 Hz
• Номінальна потужність Р2: 2.2 kW
• Максимальне число обертів: 1410 1/min
• Номінальний струм: 3.9 A
• Клас ізоляції: F
• Клас захисту двигуна: IP55
• Захист двигуна: Вбудований KLF

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: EN-GJL-200
• Вал: 1.4057
• Ущільнення вала: AQ1EGG
• Тримач: 5.1301, EN-GJL-250 з катафорезним покриттям

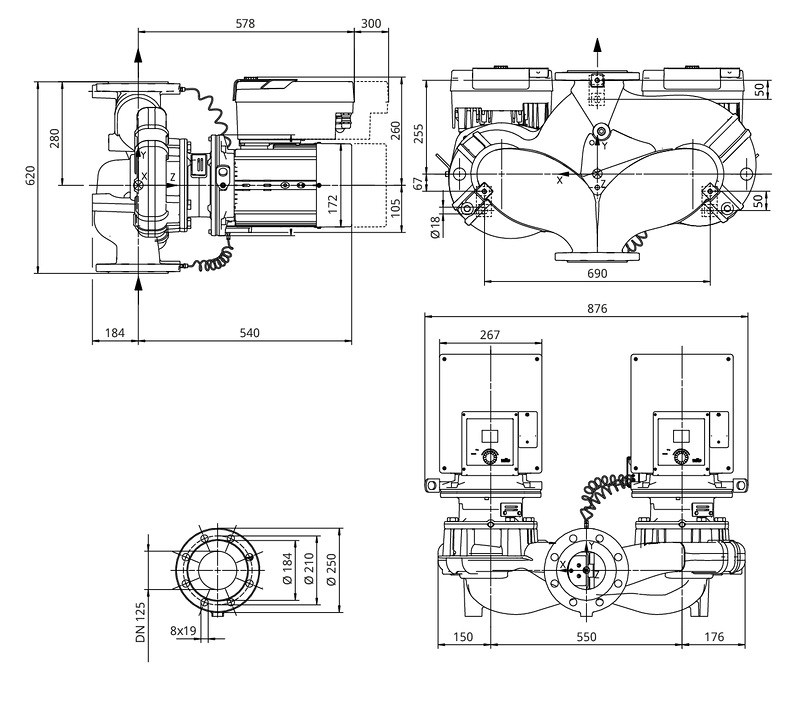

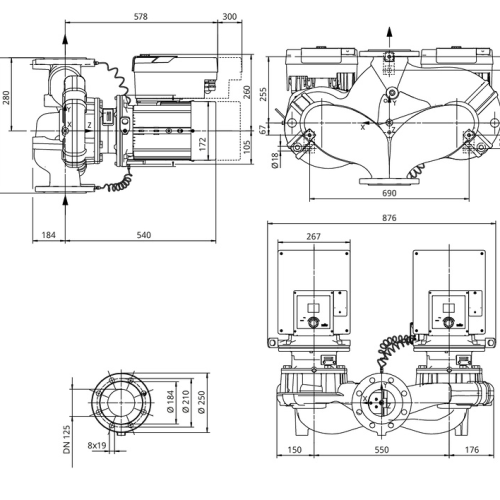

Монтажні розміри:

• Зі всмоктуючої сторони : DN 125, PN 16
• Під’єднання до трубопроводу з напірної сторони: DN 125, PN 16
• Монтажна довжина: 620 mm
• Вага нетто близько: 224 kg
