VeroTwin-DPL 80/135-5,5/2

Опис

Насос компактної інлайн-конструкції з безпосередньо прифланцьованим трифазним двигуном та суцільними валами або з ліхтарями і жорстко з’єднаними муфтою стандартними двигунами (виконання N).

Типоряд DPL придатний для монтажу в трубі або фундаментного встановлення. Консолі доступні як додаткове приладдя. З незалежними від напрямку обертання ковзними торцевими ущільненнями сильфона з примусовим омиванням і зменшуючим кавітацію робочим колесом.

Фланець з під’єднаннями для приладу вимірювання тиску R 1/8. Корпус насоса й ліхтар мають катафорезне покриття.

Клемна коробка двигуна може бути з металу чи синтетичного матеріалу. Коли потрібна клемна коробка з металу, замовте відповідний спеціальний варіант.

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Мінімальна температура середовища: -20 °C
• Максимальна температура середовища: 120 °C
• Мінімальна температура навколишнього середовища: 0 °C
• Макс. температура навколишнього середовища: 40 °C
• Максимальний робочий тиск: 10 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.4

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність Р2: 5.5 kW
• Номінальне число обертів: 2920 1/min
• Номінальний струм: 10.5 A
• Коефіцієнт потужності: 0.85
• Коефіцієнт корисної дії двигуна ηm 50 %: 87.2 %
• Коефіцієнт корисної дії двигуна ηm 75 %: 88.9 %
• Коефіцієнт корисної дії двигуна ηm 100 %: 89.2 %
• Клас ізоляції: F
• Клас захисту: IP55
• Захист двигуна: Ні

Матеріали:

• Корпус насоса: 5.1301, EN-GJL-250 з катафорезним покриттям
• Робоче колесо: EN-GJL-200
• Вал: 1.4122
• Ущільнення вала: AQ1EGG
• Тримач: 5.1301/EN-GJL-250

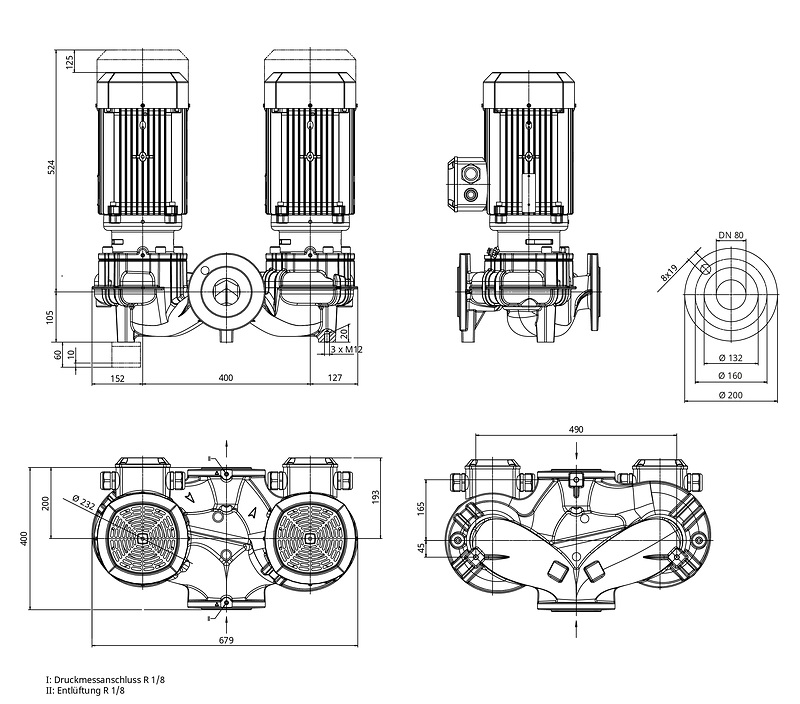

Монтажні розміри:

• Зі всмоктуючої сторони : DN 80, PN 16
• Під’єднання до трубопроводу з напірної сторони: DN 80, PN 16
• Монтажна довжина: 400 mm
• Вага нетто близько: 140 kg
