TOP-Z 80/10 DM PN6 RG

Опис

Цей циркуляційний насос призначений виключно для роботи з питною водою та може використовуватися в циркуляційних системах гарячого водопостачання, а також у промислових і інженерних системах будівель.

Насос виконаний з мокрим ротором, оснащений різьбовим або фланцевим під’єднанням і має можливість вибору ступенів числа обертів, що дозволяє ефективно регулювати потужність відповідно до потреб системи.

Спорядження та функціонування

• Ручне регулювання потужності за допомогою 3 ступенів числа обертів
• Насоси з однофазним двигуном:
  • P2 до 90 Вт: Внутрішній захист проти неприпустимо високих температур обмотки
  • P2 ≥ 180 Вт: Повний захист двигуна за допомогою термічних контактів обмотки в поєднанні з пристроєм відключення (додатково: SK 602N/SK 622N)
• Насоси з трифазним двигуном:
  • P2 до 90 Вт: Внутрішній захист проти неприпустимо високих температур обмотки
  • P2 ≥ 180 Вт: Повний захист двигуна за допомогою термічних контактів обмотки в поєднанні з пристроєм відключення (додатково: SK 602N/SK 622N)
• Під’єднання до мережі 3~230 В з опційним перемикальним штекером
• Корпус насоса з ливарної бронзи або сірого чавуну (високоякісна сталь в залежності від типу)
• Комбінований фланець PN 6/PN 10 (від DN 40 до DN 65)
• Теплоізоляція

Експлуатаційні дані

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Максимальна температура середовища: 80 °C
• Мінімальна температура середовища: 0 °C
• Мінімальна температура навколишнього середовища: 0 °C
• Макс. температура навколишнього середовища: 40 °C
• Діапазон температур при максимальній температурі навколишнього середовища +40 °C: -20…+110
• Максимальний робочий тиск: 6 bar
• Макс. допустима загальна жорсткість в системах циркуляції питної води: 3,57 ммоль/л (20 °dH) (3,21 ммоль/л (18 °dH) для 20/4+25/6)

Дані двигуна

• Випромінення перешкод: EN 61000-6-3
• Стійкість до перешкод: EN 61000-6-2
• Під’єднання до мережі: 3~400V/50 Hz
• Споживана потужність: 1440 W
• Максимальне число обертів: 2800 1/min
• Номінальний струм: 2.92 A
• Клас захисту двигуна: IPX4D
• Кабельне нарізне з’єднання: 2 x PG13.5, 2 x PG9

Матеріали:

• Корпус насоса: Бронза, CC499K
• Робоче колесо: PPE-GF30
• Вал: 1.4122
• Матеріал підшипника: графіт, просочений синтетичною смолою

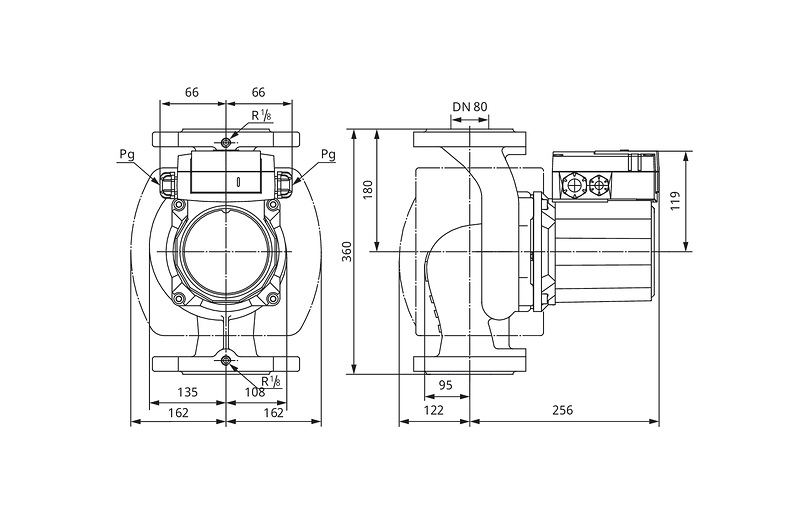

Монтажні розміри:

• Зі всмоктуючої сторони : DN 80, PN 6
• Під’єднання до трубопроводу з напірної сторони: DN 80, PN 6
• Монтажна довжина: 360 mm
