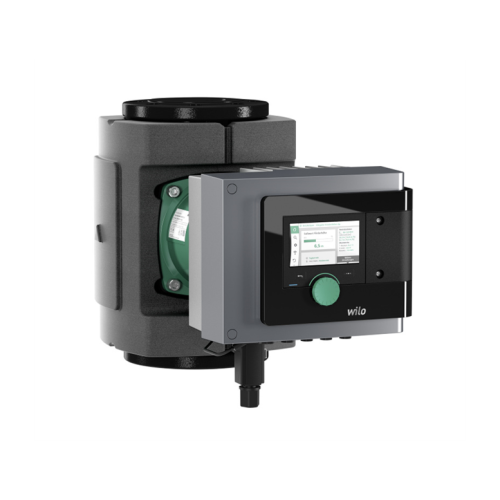

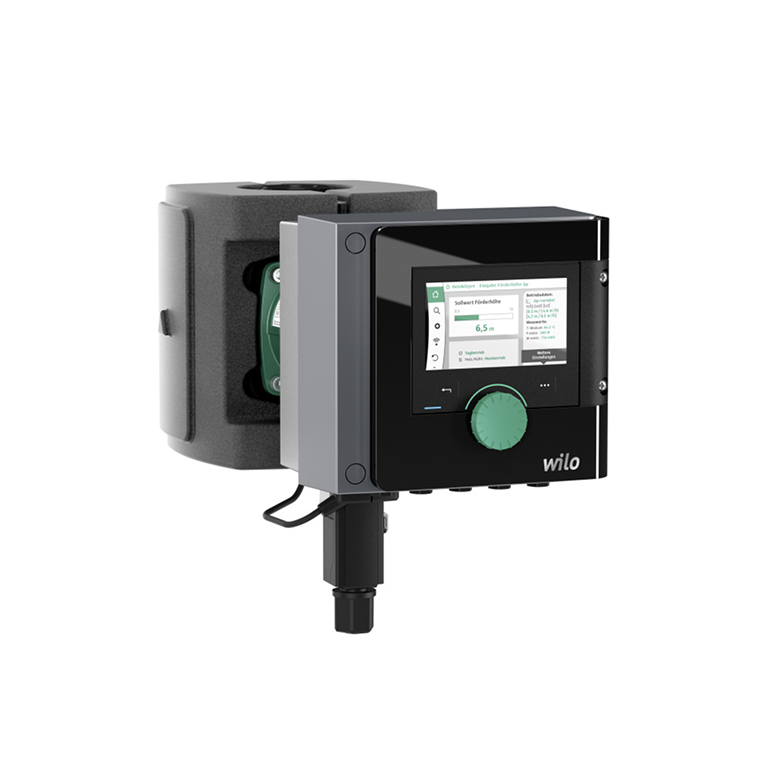

Stratos MAXO 30/0,5-14 PN16

Опис

Високоефективний лінійний насос із мокрим ротором, із ЕС-двигуном та електронним регулюванням потужності. Може використовуватися для води систем опалення, холодної води та водно-гліколевих сумішей. Індекс енергетичної ефективності (EEI) становить від ≤ 0,17 до ≤ 0,19 залежно від типу насоса.

Види регулювання:

• Постійне автоматичне регулювання потужності відповідно до вимог установки без налаштування заданого значення Wilo-Dynamic Adapt plus (заводські налаштування). До 20 % енергозбереження у порівнянні зі способом керування dp-v.
• Постійна температура (T-const.)
• Постійний перепад температури (dT-const.)
• Оптимізація витрат живильного насоса за потребою за рахунок з’єднання та зв’язку з декількома насосами (Multi-Flow Adaptation).
• Постійна подача (Q-const.)
• Регулювання за перепадом тиску dp-c у віддаленій точці трубопровідної мережі (регулювання за точкою песіуму)
• Постійний перепад тиску (dp-c)
• Змінний перепад тиску (dp-v) з можливістю введення номінальної робочої точки
• Постійне число обертів (n-const.)
• Визначене користувачем PID-регулювання

Функції:

• Облік кількості тепла
• Облік кількості холоду
• Автоматичне вимкнення насоса у разі розпізнавання відсутності потоку (No-Flow Stop)
• Перемикання між режимами опалення та охолодження (автоматично, ззовні або вручну)
• Обмеження подачі, що регулюється через функцію Q-Limit (Qmin. та Qmax.)
• Режими роботи здвоєних насосів: Режим паралельної роботи з оптимізацією за ККД для dp-c і dp-v, головний/резервний режим роботи
• Зберігання та відновлення налаштованих параметрів насоса (3 точки відновлення)
• Відображення повідомлення про несправності/попереджувального повідомлення у вигляді простого тексту, включаючи рекомендації щодо усунення
• Функція видалення повітря для автоматичної вентиляції відсіку ротора
• Автоматичний знижений режим роботи
• Автоматична функція деблокування та інтегрований повний захист двигуна
• Система розпізнавання сухого ходу

Індикація:

• Спосіб регулювання
• Задане значення
• Подача
• Температура
• Споживана потужність
• Споживання електроенергії
• Активні впливи (наприклад, STOP, No-Flow Stop)

Виконання:

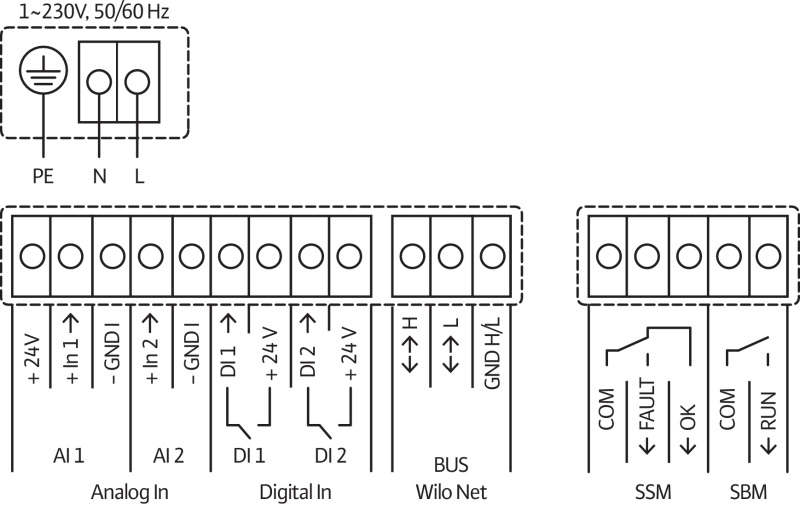

• 2 налаштовувані аналогові входи: 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА та звичайний датчик Pt1000; джерело живлення +24 В пост. струму
• 2 налаштовувані цифрові входи (Ext. Off, Ext. Min, Ext. Max, нагрівання/охолодження, перехід на ручне регулювання (система автоматизації споруди від’єднана), блокування керування (блокування кнопок і захист конфігурації дистанційного керування))
• 2 налаштовувані сигнальні реле для сигналізації про роботу та несправність
• Гніздо для модулів Wilo-CIF з інтерфейсами для системи автоматизації споруди (приладдя на замовлення: CIF-модулі Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen)
• Wilo Net — системна шина Wilo для зв’язку між виробами Wilo, наприклад Multi-Flow Adaptation; режим здвоєного насоса та Wilo-Smart Gateway
• Вмонтований температурний датчик
• Автоматичний аварійний режим роботи в особливих умовах (визначувана частота обертання насоса), наприклад у разі збою шинної комунікації або значень датчика
• Графічний кольоровий дисплей (4,3 дюйма) з обслуговуванням через панель керування однією кнопкою
• Читання та налаштування експлуатаційних даних, а також, наприклад, створення протоколу введення в експлуатацію через інтерфейс Bluetooth (без додаткового приладдя) за допомогою Wilo-Assistant App
• Вбудована система керування здвоєним насосом (здвоєні насоси з готовою кабельною розводкою), при застосуванні 2 одинарних насосів у якості здвоєного насосу з’єднання через мережу Wilo Net
• Функція виявлення пошкодження кабелю для аналогового сигналу (у поєднанні з сигналом 2 – 10 В або 4 – 20 мА)
• Можливе встановлення ззовні із захистом від атмосферних впливів відповідно до інструкції з монтажу та експлуатації
• Дата і час попередньо налаштовані
• Теплоізоляційний кожух для застосування в системах опалення

Комплект постачання:

• Насос
• Оптимізований Wilo-Connector однаковий для всіх типорозмірів
• 2 Кабельні гвинтові під’єднання M16 × 1,5
• Підкладні шайби для фланцевих гвинтів M12 і M16 (для номінальних внутрішніх діаметрів під’єднання DN 32 – DN 65)
• 2 Ущільнення різьбового з’єднання
• Теплоізоляція
• Коротка інструкція з монтажу та експлуатації

Опціональне допоміжне приладдя:

• Теплоізоляція ClimaForm для запобігання утворенню конденсату
• Модуль CIF: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• Pt1000 (B) датчик температури поверхні труби (для гарячого водопостачання)
• Pt1000 (AA) датчик для монтажу в занурювану гільзу
• Датчик перепаду тиску

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Мінімальна температура середовища: -10 °C
• Максимальна температура середовища: 110 °C
• Мінімальна температура навколишнього середовища: -10 °C
• Макс. температура навколишнього середовища: 40 °C
• Максимальний робочий тиск: 10 bar
• Мінімальна висота притоку при 50 °C: 3 m
• Мінімальна висота притоку при 95 °C: 10 m
• Мінімальна висота притоку при 110 °C: 16 m

Дані двигуна:

• Індекс енергетичної ефективності (EEI): ≤ 0.19
• Під’єднання до мережі: 1~230 V +-10 %%, 50 Hz
• Номінальний струм: 1.28 A
• Номінальна потужність Р2: 0.262 kW
• Мінімальне число обертів: 750 1/min
• Максимальне число обертів: 4350 1/min
• Споживана потужність (мін.): 0.295 kW
• Споживана потужність: 295 W
• Випромінення перешкод: EN 61800-3;2004+A1;2012/житлові приміщення (C1)
• Стійкість до перешкод: EN 61800-3;2004+A1;2012/промислові приміщення (C2)
• Клас ізоляції: F
• Клас захисту: IPX4D
• Кабельне нарізне з’єднання: 5 x M16x1.5

Матеріали:

• Корпус насоса: EN-GJL-200
• Робоче колесо: PPS-GF40
• Вал: 1.4122, DLC-покриття
• Матеріал підшипника: графіт, просочений антимонієм

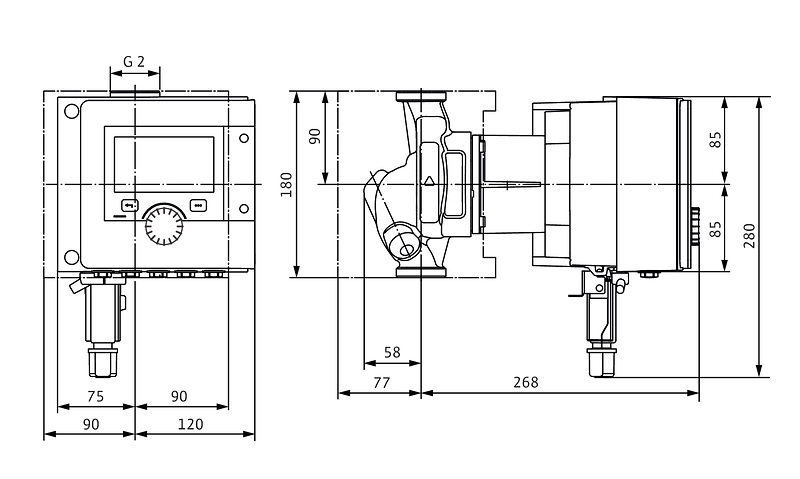

Монтажні розміри:

• Зі всмоктуючої сторони : G 2, PN 16
• Під’єднання до трубопроводу з напірної сторони: G 2, PN 16
• Монтажна довжина: 180 mm
