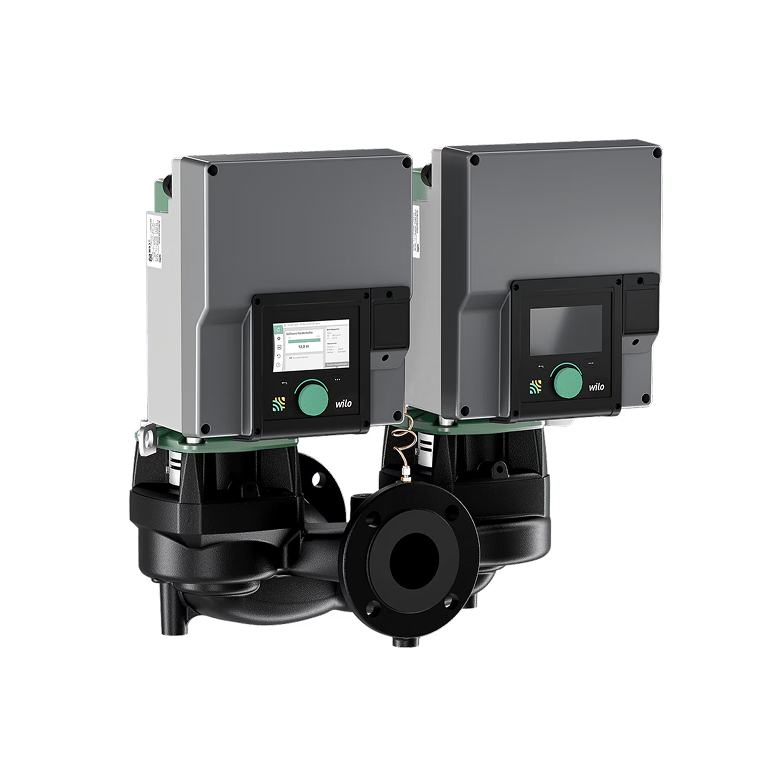

Stratos GIGA2.0-D 80/1-24/3.0

Опис

Високоефективний інлайн-насос Stratos GIGA2.0-D 80/1-24/3.0 з ЕС-двигуном класу енергоефективності IE5 згідно з IEC 60034-30-2, гідравлічним індексом мінімальної ефективності MEI ≥ 0,7 та електронним регулюванням потужності в конструкції із сухим ротором. Насос виконаний як одноступеневий відцентровий насос низького тиску з фланцевим з’єднанням і ковзним торцевим ущільненням. Stratos GIGA2.0-D спроєктований переважно для перекачування води системи опалення (відповідно до VDI 2035), холодної води та водогліколевої суміші без абразивних речовин у системах опалення, кондиціонування й охолодження.

Конструкція:

• Одноступеневий низьконапірний відцентровий насос із суцільним валом блочної конструкції
• Спіральний корпус інлайн-конструкції (всмоктувальні та напірні патрубки з однаковими фланцями на одній лінії)
• Фланець PN 16 — відповідно до EN 1092-2
• Під’єднання для приладу вимірювання тиску (R 1/8) для вмонтованого датчика перепаду тиску (виконання …-R1 без датчика перепаду тиску)
• Корпус насоса та фланець двигуна серійно з катафорезним покриттям
• Ковзне торцеве ущільнення для перекачування води до Tmax. = +140 °C. До T ≤ +40°C допускається підмішування гліколю від 20 % до 40 % об’ємної частки. Для водогліколевих сумішей з частками гліколю від > 40 % до макс. 50 % об’ємної частки та температурою середовища від > +40 °C до макс. +120 °C або іншими відхильними від води середовищами слід передбачити використання іншого ковзного торцевого ущільнення. У разі застосування водогліколевих сумішей загалом рекомендується використовувати варіант S1 із відповідним ковзним торцевим ущільненням.
• Напруга під’єднання:
  • 3~440 В ± 10 % 50/60 Гц; 3~400 В ± 10 % 50/60 Гц; 3~380 В -5 % +10 % 50/60 Гц
  • Варіант М-: 1~220 … 240 В (±10 %), 50/60 Гц
• Виконання вимог щодо електромагнітної сумісності без додаткових заходів
  • Випромінення перешкод для житлових приміщень згідно з EN 61800-3:2018
  • Стійкість до перешкод для промислових приміщень згідно з EN 61800-3:2018

Види регулювання:

• Постійне автоматичне регулювання потужності відповідно до вимог установки без налаштування заданого значення Wilo-Dynamic Adapt plus (заводські налаштування)
• Постійна температура (T-const.)
• Постійний перепад температури (dT-const.)
• Оптимізація об’ємного потоку живильного насоса в залежності від споживання завдяки з’єднанню в мережу та зв’язку з декількома вторинними насосами (Multi-Flow Adaptation).
• Постійна подача (Q-const.)
• Змінний перепад тиску (dp-v) з опцією введення номінальних робочих точок Q і H
• Постійний перепад тиску (dp-c)
• Регулювання за перепадом тиску dp-c у віддаленій точці трубопровідної мережі (регулювання за точкою песіуму)
• Постійне число обертів (n-const.)
• Визначене користувачем PID-регулювання

Функції:

• Вибір галузі застосування в помічнику налаштування
• Облік кількості тепла
• Облік кількості холоду
• Обмеження подачі, що регулюється через функцію Q-Limit (Q_min. та Q_max.)
• Режими роботи здвоєних насосів: Головний/резервний режим роботи, режим паралельної роботи з оптимізацією за ККД для dp-c і dp-v
• Автоматичне вимкнення насоса у разі розпізнавання відсутності потоку (No-Flow Stop)
• Перемикання між режимами опалення та охолодження (автоматично, ззовні або вручну)
• Зберігання та відновлення налаштованих параметрів насоса (3 точки відновлення)
• Індикація поточної робочої точки в гідравлічному полі характеристик
• Коригування в’язких середовищ за допомогою узгодження в’язкості й густини
• Відображення повідомлення про несправності/попереджувального повідомлення у вигляді простого тексту, включаючи рекомендації щодо усунення
• Інтегрований повний захист двигуна

Індикація на Home Screen графічного дисплея:

• Поточний налаштований спосіб керування
• Фактичний заданий параметр
• Поточна подача (лише в разі під’єднаного датчика перепаду тиску)
• Поточна температура середовища (лише в разі під’єднаного температурного датчика)
• Поточна споживана потужність
• Споживання електроенергії наростаючим підсумком

Виконання:

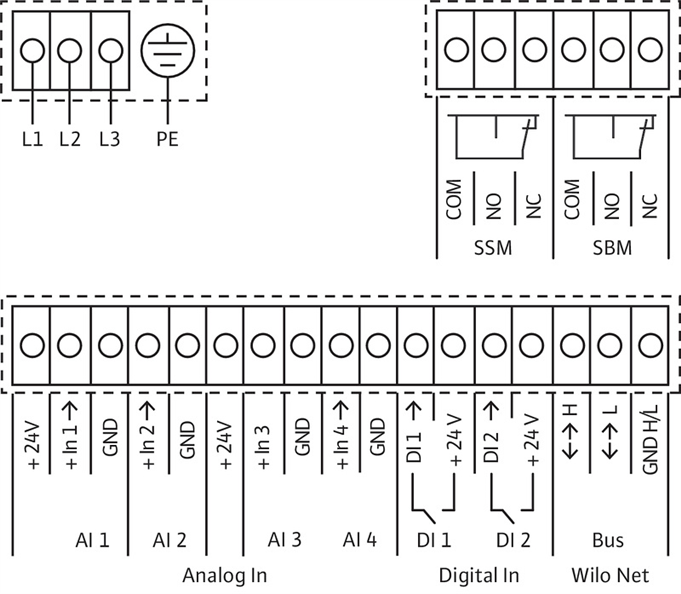

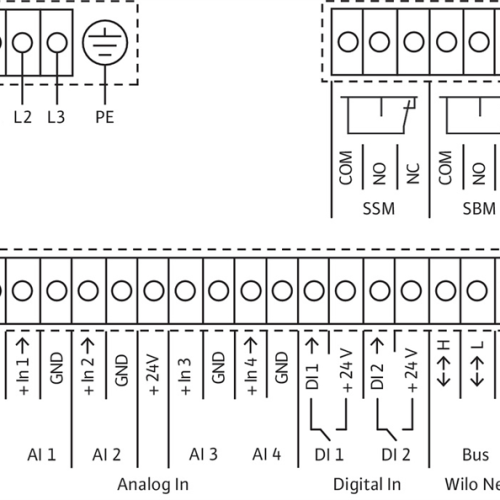

• 4 налаштовувані аналогові входи: 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА та звичайний датчик PT1000 (лише на двох аналогових входах); джерело живлення +24 В пост. струму
• 2 налаштовувані цифрові входи (Ext. Off, Ext. Min, Ext. Max, нагрівання/охолодження, перехід на ручне регулювання (система автоматизації споруди від’єднана), блокування керування (блокування кнопок і захист конфігурації дистанційного керування))
• 2 налаштовувані сигнальні реле для сигналізації про роботу та несправність
• Гніздо для модулів Wilo-CIF з інтерфейсами для системи автоматизації споруди (додаткове приладдя: CIF-модулі Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
• Wilo Net — системна шина Wilo для зв’язку між виробами Wilo, наприклад Multi-Flow Adaptation; режим здвоєного насоса
• Автоматичний аварійний режим роботи в особливих умовах (визначувана частота обертання насоса), наприклад у разі збою шинної комунікації або значень датчика
• Поворотний графічний кольоровий дисплей (4,3 дюйма) з обслуговуванням через панель керування однією кнопкою
• Інтерфейс Bluetooth через модуль Wilo-Smart Connect BT
• Читання та налаштування експлуатаційних даних, а також, наприклад, створення протоколу введення в експлуатацію через інтерфейс Bluetooth за допомогою додатка Wilo-Assistant
• Вбудована система керування здвоєним насосом (здвоєні насоси з готовою кабельною розводкою), при застосуванні 2 одинарних насосів у якості здвоєного насосу з’єднання через мережу Wilo Net
• Функція виявлення пошкодження кабелю для аналогового сигналу (у поєднанні з сигналом 2 – 10 В або 4 – 20 мА)
• Позначка часу для помилок/попореджень та історія експлуатаційних даних
• Безперервний накопичувач експлуатаційних даних
• У серійному виконанні в корпусі двигуна роблять отвори для зливання конденсату (перед постачанням закриті)
• Клапан видалення повітря на ліхтарі

Комплект постачання:

• Насос
• Модуль Wilo-Smart Connect BT
• Кабельні нарізні з’єднання з ущільнювальними вставками
• Інструкція з монтажу та експлуатації і декларація відповідності

Додаткове приладдя (потрібно замовляти окремо):

• 3 консолі з матеріалом для кріплення для фундаментної опори;
• Фланцеві заглушки для корпусу здвоєного насоса
• монтажний комплект для ковзного торцевого ущільнення (з монтажним прогоничем);
• Для під’єднання до системи автоматизації споруди:
  • Модуль CIF PLR
  • Модуль CIF LON
  • Модуль CIF BACnet MS/TP
  • Модуль CIF Modbus RTU
  • Модуль CIF CANopen
  • Модуль CIF Ethernet Multiprotocol (Modbus TCP, BACnet/IP)
  • Під’єднання M12 RJ45 CIF Ethernet
• Датчик перепаду тиску 2 – 10 В
• Датчик перепаду тиску 4 – 20 мА
• Датчик температури PT1000 AA
• Втулки для монтажу температурних датчиків у трубопровід

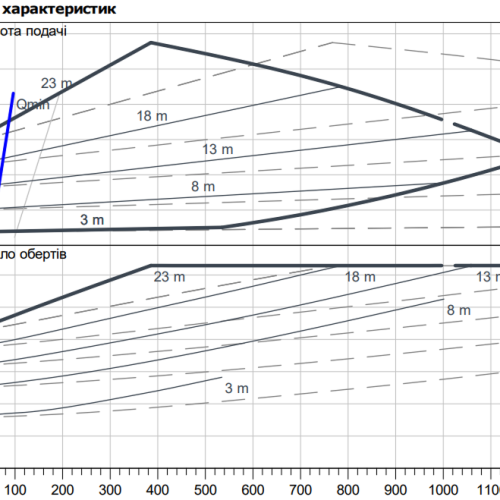

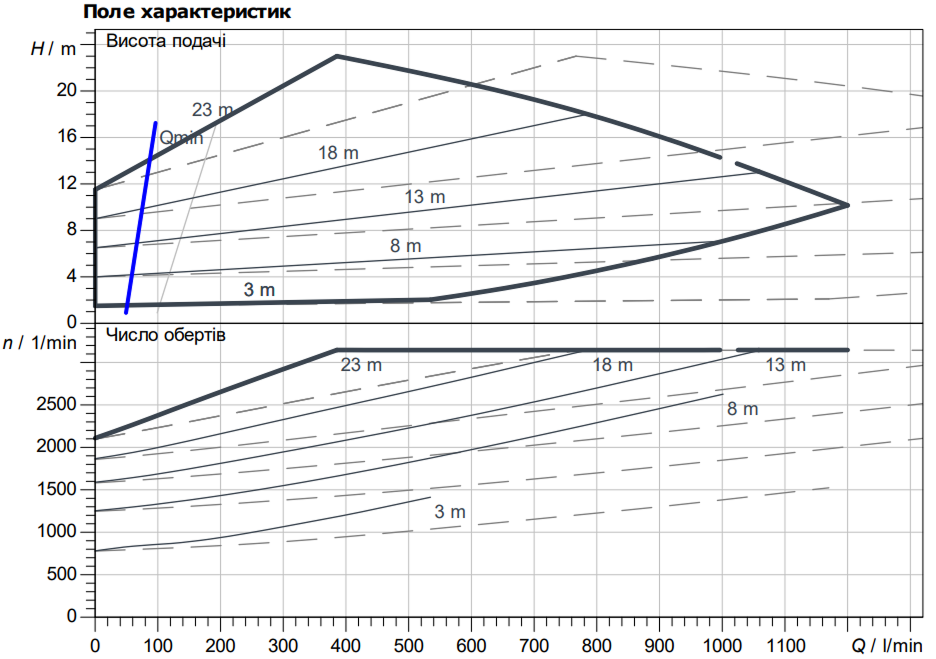

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Мінімальна температура середовища: -20 °C
• Максимальна температура середовища: 140 °C
• Мінімальна температура навколишнього середовища: 0 °C
• Макс. температура навколишнього середовища: 50 °C
• Максимальний робочий тиск: 16 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.7

Привід:

• Під’єднання до мережі: 3~400V/50 Hz
• Клас енергоефективності двигуна: IE5
• Споживана потужність: 3300 W
• Номінальна потужність двигуна: 3 kW
• Номінальний струм: 5.1 A
• Максимальне число обертів: 3150 1/min
• Випромінення перешкод: EN 61800-3
• Стійкість до перешкод: EN 61800-3
• Клас ізоляції: F
• Клас захисту двигуна: IP55
• Захист двигуна: Вбудований KLF

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: PPS-GF40
• Вал: 1.4057
• Ущільнення вала: AQ1EGG
• Тримач: 5.1301, EN-GJL-250 з катафорезним покриттям

Монтажні розміри:

• Зі всмоктуючої сторони : DN 80, PN 16
• Під’єднання до трубопроводу з напірної сторони: DN 80, PN 16
• Монтажна довжина: 360 mm
• Вага нетто близько: 100 kg
