Stratos GIGA B 80/3-31/15

Опис

Насос виконаний як одноступеневий відцентровий насос низького тиску з фланцевим з’єднанням і ковзним торцевим ущільненням. Stratos GIGA B пріоритетно спроєктований для перекачування води системи опалення (відповідно до VDI 2035), холодної води й водогліколевої суміші без абразивних речовин у системах опалення, кондиціювання й охолодження.

Конструкція:

• Одноступеневий відцентровий насос низького тиску з суцільним валом блочної конструкції, у комплекті з ніжкою на корпусі насоса
• Розміри фланців і корпусу згідно з EN 733
• Фланець PN 16 – просвердлений відповідно до EN 1092-2
• Під’єднання для приладу вимірювання тиску (R 1/8) для вмонтованого датчика перепаду тиску (виконання …-R1 без датчика перепаду тиску)
• Корпус насоса та фланець двигуна серійно з катафорезним покриттям
• Ковзаюче торцеве ущільнення для перекачування води до Tmax. = +140 °C. До T ≤ +40 °C допускається підмішування гліколю об’ємною часткою від 20 до 40 %. Для водогліколевих сумішей з підмішуванням гліколю об’ємною часткою від > 40 до макс. 50 % і температурою середовища від > +40 до макс. +120 °C або інших відмінних від води середовищ слід передбачити використання альтернативного ковзаючого торцевого ущільнення. У разі застосування водогліколевих сумішей загалом рекомендується використовувати варіант S1 із відповідним ковзним торцевим ущільненням.
• Напруга під’єднання: 3~480 В ± 10 %, 50/60 Гц, 3~440 В ± 10 %, 50/60 Гц; 3~400 В ± 10 %, 50/60 Гц, 3~380 В – 5 % + 10 %, 50/60 Гц

Додаткове приладдя:

• 1 Консоль з матеріалом для кріплення фундаментної опори
• Допоміжне приладдя для монтажу ковзних торцевого ущільнення
• ІЧ-модуль
• IF-модуль PLR для інтеграції в PLR/інтерфейсний перетворювач
• IF-модуль LON для інтеграції в мережу LONWORKS
• IF-модуль BACnet
• IF-модуль Modbus
• IF-модуль CAN
• Система регулювання VR-HVAC
• Система регулювання CCe-HVAC
• Система регулювання SCe-HVAC
• Датчик перепаду тиску (DDG)

Серійне спорядження:

• Панель керування з зеленою кнопкою для:
  • Насос Увімк./Вимк.
  • Вибір способу регулювання: Δp-c (перепад тиску постійний), Δp-v (перепад тиску змінний), PID-регулювання, n-постійний (фіксований режим роботи)
  • Налаштування заданого значення або числа обертів
  • Конфігурація робочих параметрів
  • Квитування помилки
• Дисплей насоса для індикації:
  • Спосіб керування
  • Заданого значення (напр., для перепаду тиску або числа обертів)
  • Повідомлень про помилки та попередження
  • Фактичних значень (напр., споживана потужність, фактичне значення давача)
  • Робочих даних (напр., напрацьовані години, споживання енергії)
  • Даних про стан (напр., стан реле SSM та SBM)
  • Даних приладу (напр., назва насоса)
  • Режим роботи (тільки для застосування з трубним розгалужувачем: головний/резервний режим роботи, паралельна робота)

Додаткові функції:

Інтерфейси:

• 1 керувальний вхід «Пріоритет вимк.»
• 1 «Зовнішня зміна насосів» (діє тільки в режимі роботи здвоєного насоса)
• 1 аналоговий вхід 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для режиму керування (DDC) або для дистанційного налаштування заданого значення
• 1 аналоговий вхід 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для сигналу фактичного значення датчика тиску
• Інфрачервоний інтерфейс для бездротового зв’язку з пристроєм керування та обслуговування ІЧ-модуль Wilo
• Гніздо для IF-модулів Wilo для інтеграції до системи автоматизації споруди
• Безпотенційна сигналізація про несправність і роботу / готовність до експлуатації з можливістю конфігурування
• 1 інтерфейс для зв’язку зі здвоєним насосом
• Трифазного двигуна з частотним перетворювачем
• Вмонтована система керування здвоєним насосом
• Налаштовуваний інтервал часу для зміни насосів (при режимі роботи здвоєних насосів)
• Інтегрований повний захист двигуна
• Різні режими роботи для систем опалення (HV) або кондиціонування (AC)
• Обмеження доступу
• Різні рівні обслуговування: Стандарт/сервіс
• У серійному виконанні в корпусі двигуна є отвори для зливання конденсату (перед постачанням закриті)

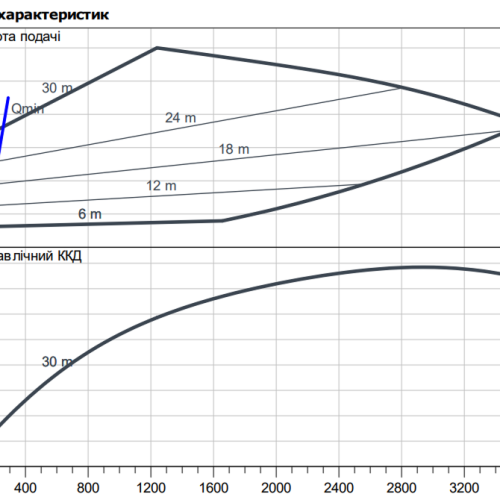

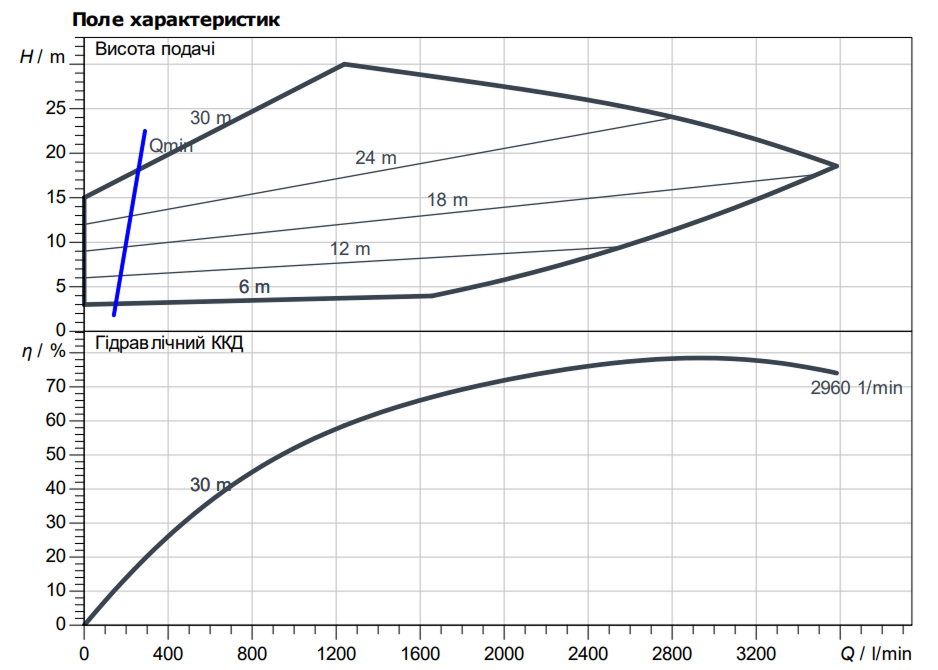

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Мінімальна температура середовища: -20 °C
• Максимальна температура середовища: 140 °C
• Мінімальна температура навколишнього середовища: 0 °C
• Макс. температура навколишнього середовища: 40 °C
• Максимальний робочий тиск: 16 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.4

Привід:

• Під’єднання до мережі: 3~400V/50 Hz
• Клас енергоефективності двигуна: IE5
• Споживана потужність: 15500 W
• Номінальна потужність двигуна: 15 kW
• Номінальний струм: 24.2 A
• Максимальне число обертів: 2960 1/min
• Випромінення перешкод: EN 61800-3
• Стійкість до перешкод: EN 61800-3
• Клас ізоляції: F
• Клас захисту двигуна: IP55
• Захист двигуна: Вбудований KLF

Матеріали:

• Корпус насоса: 5.1301, EN-GJL-250 з катафорезним покриттям
• Робоче колесо: EN-GJL-200
• Вал: 1.4122
• Ущільнення вала: AQ1EGG
• Тримач: 5.1301, EN-GJL-250 з катафорезним покриттям

Монтажні розміри:

• Зі всмоктуючої сторони : DN 100, PN 16
• Під’єднання до трубопроводу з напірної сторони: DN 80, PN 16
• Вага нетто близько: 147 kg
