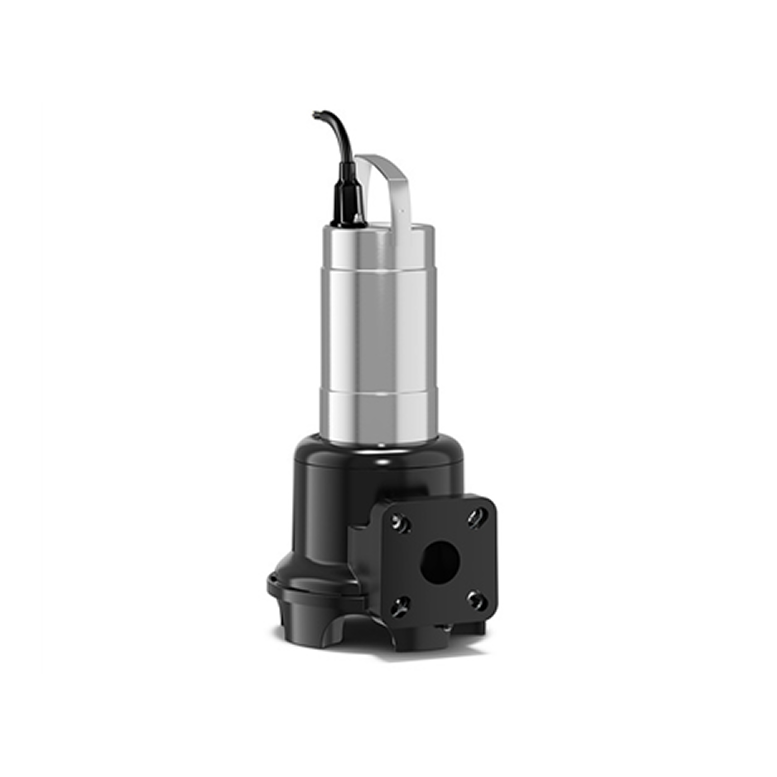

Rexa UNI-V06A/M011-523/P

Опис

Занурювальний насос з вільнопротічним робочим колесом і горизонтальним різьбовим з’єднанням. Фланцеве з’єднання в якості комбінованого фланця із вбудованим кріпленням і пласким ущільненням. Корпус гідравліки і робоче колесо з сополімеру. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Маслозаповнена камера ущільнень з подвійним ущільненням. Корпус двигуна з нержавіючої сталі. Роз’ємний під’єднувальний кабель зі змонтованим штекером (CEE7/7). Насос може використовуватися у вибухонебезпечній зоні 2.

Для перекачування в промисловій сфері:

• Стічні води з фекаліями
• Брудна води (з невеликою кількістю піску та гравію)
• Брудної води з незначною кислотністю з показником pH > 4,5

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Максимальна висота подачі: 13.50 m

Дані двигуна:

• Конструкція двигуна: Занурювальний двигун – з поверхневим охолодженням
• Під’єднання до мережі: 1~230V/50 Hz
• Допуск напруги: +-10 %
• Коефіцієнт потужності: 0.97
• Номінальна потужність двигуна: 1.1 kW
• Споживана потужність: 1.59 kW
• Номінальний струм: 7.2 A
• Пусковий струм: 29 A
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Кількість полюсів: 2
• Номінальне число обертів: 2899 1/min
• Максимальна частота увімкнень: 60 1/h
• Клас ізоляції: F
• Клас захисту: IP68
• Режим роботи (в зануреному стані): S1
• Режим роботи (в незануреному стані): S2-15 min, S3-10%

Дані на продукцію:

• Тип гідравліки: Вільнопротічне робоче колесо
• Вільний сферичний прохід гідравліки: 44 mm
• Максимальний робочий тиск: 1.44 bar
• Макс. глибина занурення: 7 m
• температура середовища: 3…40 °C

Кабель:

• Довжина під’єднувального кабелю: 10 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 3G1
• Штекер: CEE7/7 (захисний контакт)
• Тип під’єднувального кабелю: Розбірний

Спорядження/функціонування:

• Поплавковий вимикач: Ні
• Подрібнювач: Ні
• Клас вибухозахисту: IECEx Zone 2
• Захист двигуна: Біметалевий
• Контроль герметичності двигуна: Ні
• Контроль герметичності ущільнюючої камери: Опціонально
• Контроль герметичності в камері збирання рідини, що просочується: Ні

Матеріали:

• Корпус насоса: PP-GF30
• Робоче колесо: PP-GF30
• Вал: 1.4401
• Матеріал ущільнення зі сторони насоса: QQPGG
• Матеріал ущільнення зі сторони двигуна: BXPFF
• Матеріал ущільнення: NBR
• Матеріал двигуна: 1.4301

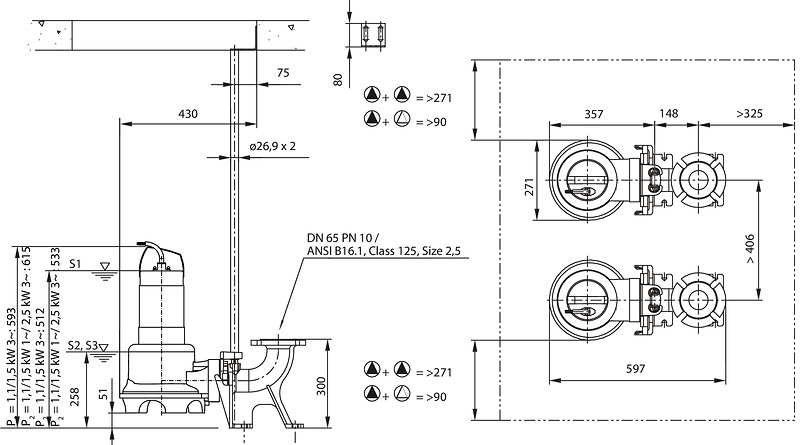

Монтажні розміри:

• Зі всмоктуючої сторони : –
• Під’єднання до трубопроводу з напірної сторони: DN 65, PN 10
