Rexa PRO-C08-535A/40T035X540/O

Опис

Повністю занурювальний насос із сірого чавуну для стічних вод для стаціонарної та пересувної зануреної установки для перекачування брудної води і стічних вод з фекаліями (у зоні дії (DIN) EN 12050-1). З боку середовища та двигуна встановлено по одному ковзаючому торцевому ущільненню, що не залежать від напрямку обертання.

Двигун із поверхневим охолодженням у виконанні для трифазного струму з камерою ущільнень, термічним контролем двигуна, контролем герметичності камери двигуна й вибухозахищеним виконанням. Роз’ємний під’єднувальний кабель із водонепроникним вводом і вільним кінцем.

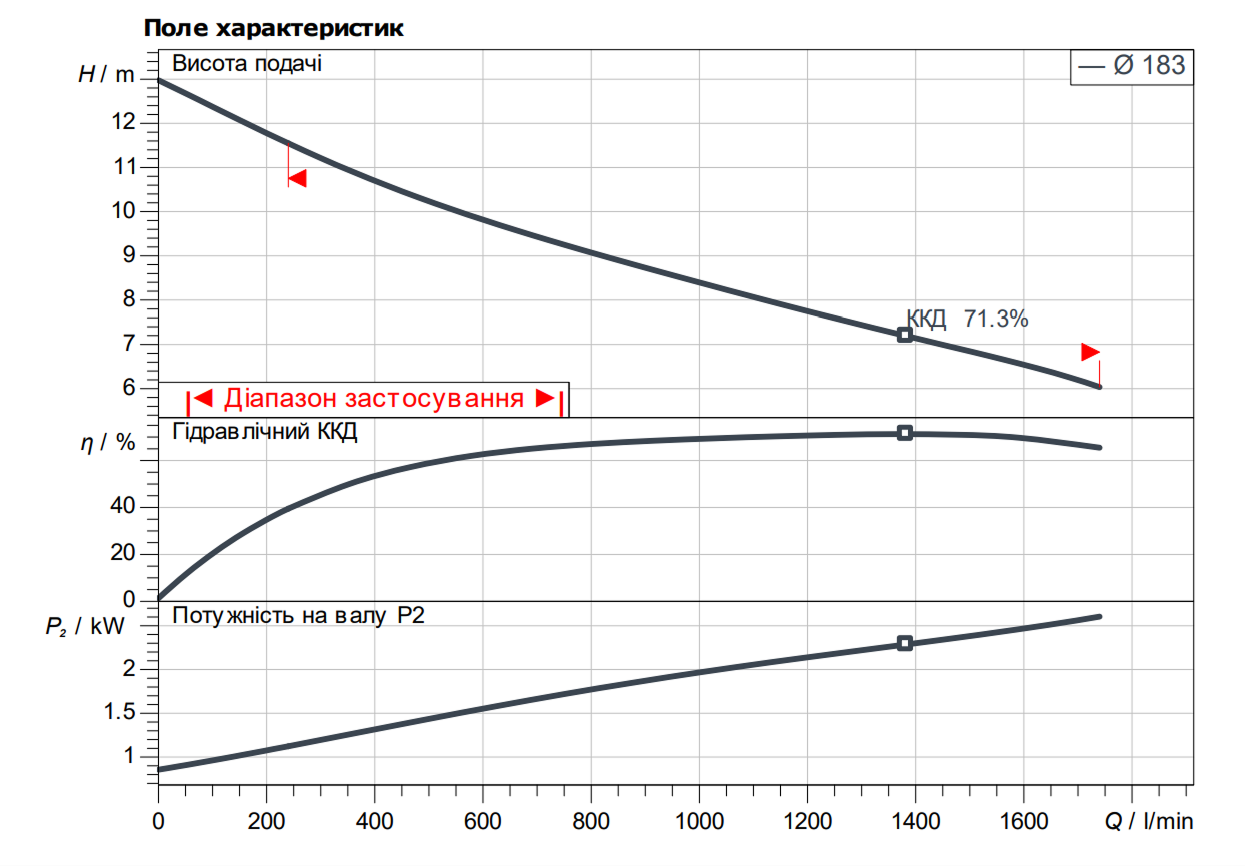

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Максимальна висота подачі: 12.97 m

Дані двигуна:

• Конструкція двигуна: Занурювальний двигун – з поверхневим охолодженням
• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Коефіцієнт потужності: 0.78
• Номінальна потужність двигуна: 3.45 kW
• Споживана потужність: 4.5 kW
• Номінальний струм: 8.1 A
• Пусковий струм: 51 A
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Кількість полюсів: 4
• Номінальне число обертів: 1393 1/min
• Максимальна частота увімкнень: 60 1/h
• Клас ізоляції: F
• Клас захисту: IP68
• Режим роботи (в зануреному стані): S1
• Режим роботи (в незануреному стані): S2-30 min, S3-25%

Дані на продукцію:

• Тип гідравліки: Одноканальне робоче кoлесо
• Вільний сферичний прохід гідравліки: 80 mm
• Максимальний робочий тиск: 1.43 bar
• Макс. глибина занурення: 20 m
• Температура середовища: 3…40 °C

Кабель:

• Довжина під’єднувального кабелю: 10 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 7G1!,5
• Штекер: Ні
• Тип під’єднувального кабелю: Розбірний

Спорядження/функціонування:

• Поплавковий вимикач: Ні
• Подрібнювач: Ні
• Клас вибухозахисту: ATEX Zone 1, ATEX Zone 2
• Захист двигуна: Біметалевий
• Контроль герметичності двигуна: Так
• Контроль герметичності ущільнюючої камери: Опціонально
• Контроль герметичності в камері збирання рідини, що просочується: Ні

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: EN-GJS-500-7
• Вал: 1.4021
• Матеріал ущільнення зі сторони насоса: QQPGG
• Матеріал ущільнення зі сторони двигуна: BXPFF
• Матеріал ущільнення: NBR
• Матеріал двигуна: 5.1301/EN-GJL-250

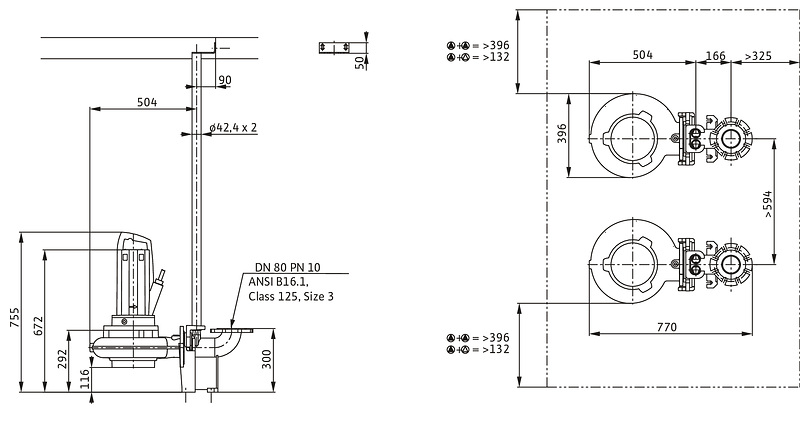

Монтажні розміри:

• Зі всмоктуючої сторони : DN 80, PN 10
• Під’єднання до трубопроводу з напірної сторони: N 80/100, PN 10
