Rexa FIT-V05-224A/21T025-540/A

Опис

Занурювальний насос з вільнопротічним робочим колесом і горизонтальним напірним патрубком із різьбовим з’єднанням. Корпус гідравліки та робоче колесо із сірого чавуну. 3~ двигун з поверхневим охолодженням і термічним контролем двигуна.

Маслозаповнена камера ущільнень із двома ковзними торцевими ущільненнями. Корпус двигуна з нержавіючої сталі. Роз’ємний під’єднувальний кабель зі штекером CEE (16 A, 3P+N+PE, 6h). Поплавковий вимикач і термічний контроль двигуна на СЕЕ-штекері Не можна використовувати насос у вибухонебезпечній зоні.

Для перекачування в промисловій сфері:

• Стічні води з фекаліями
• Брудна вода (з невеликою кількістю піску та гравію)

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Максимальна висота подачі: 18.88 m

Дані двигуна:

• Конструкція двигуна: Занурювальний двигун – з поверхневим охолодженням
• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Коефіцієнт потужності: 0.84
• Номінальна потужність двигуна: 2.5 kW
• Споживана потужність: 3.2 kW
• Номінальний струм: 5.5 A
• Пусковий струм: 31 A
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Кількість полюсів: 2
• Номінальне число обертів: 2848 1/min
• Максимальна частота увімкнень: 60 1/h
• Клас ізоляції: F
• Клас захисту: IP68
• Режим роботи (в зануреному стані): S1
• Режим роботи (в незануреному стані): S2-15 min, S3-10%

Дані на продукцію:

• Тип гідравліки: Вільнопротічне робоче колесо
• Вільний сферичний прохід гідравліки: 50 mm
• Максимальний робочий тиск: 2 bar
• Макс. глибина занурення: 7 m
• Температура середовища: 3…40 °C

Кабель:

• Довжина під’єднувального кабелю: 10 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 6G1
• Штекер: CEE 16A, 3P+N+PE, 6h
• Тип під’єднувального кабелю: Розбірний

Спорядження/функціонування:

• Поплавковий вимикач: Так
• Подрібнювач: Ні
• Клас вибухозахисту: –
• Захист двигуна: Біметалевий
• Контроль герметичності двигуна: Ні
• Контроль герметичності ущільнюючої камери: Опціонально
• Контроль герметичності в камері збирання рідини, що просочується: Ні

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: 5.1301/EN-GJL-250
• Вал: 1.4401
• Матеріал ущільнення зі сторони насоса: QQPGG
• Матеріал ущільнення зі сторони двигуна: BXPFF
• Матеріал ущільнення: NBR
• Матеріал двигуна: 1.4301

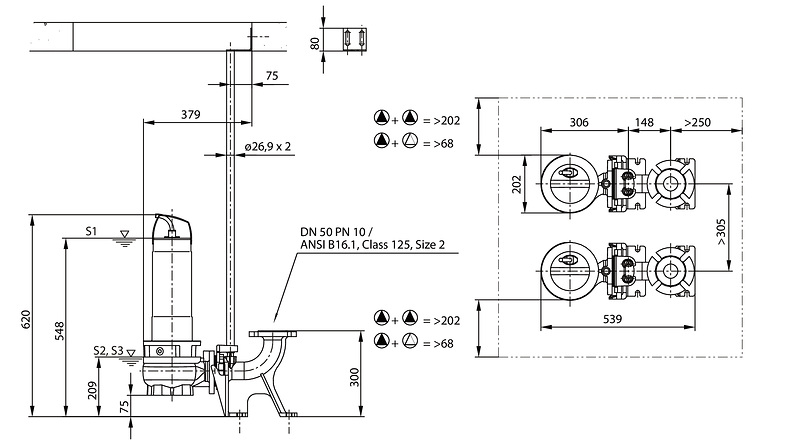

Монтажні розміри:

• Зі всмоктуючої сторони : DN 50, PN 10
• Під’єднання до трубопроводу з напірної сторони: DN 50, PN 10
