Rexa BLOC-V06.62-120DAH90S4

Опис

Гідравліка з аксіально розташованим всмоктувальним патрубком, радіально розташованим напірним патрубком і опорою підшипника як комплектний пристрій. Під’єднано як фланцеві з’єднання. Опора підшипника з ущільнювальною камерою та камерою для збирання перекачуваного середовища, яке просочується через ущільнення. Ущільнення зі сторони середовища та сторони двигуна за допомогою ковзного торцевого ущільнення, що не залежить від напрямку обертання. Ущільнювальна камера заповнена медичним білим мастилом, камера для збирання рідини пуста та закрита від двигуна. Двигун стандарту IEC з конструкцією B5 як трифазний двигун класу ефективності IE3.

Призначений для перекачування в промисловій сфері необроблених стічних вод, стічних вод із вмістом фекалій та брудної води.

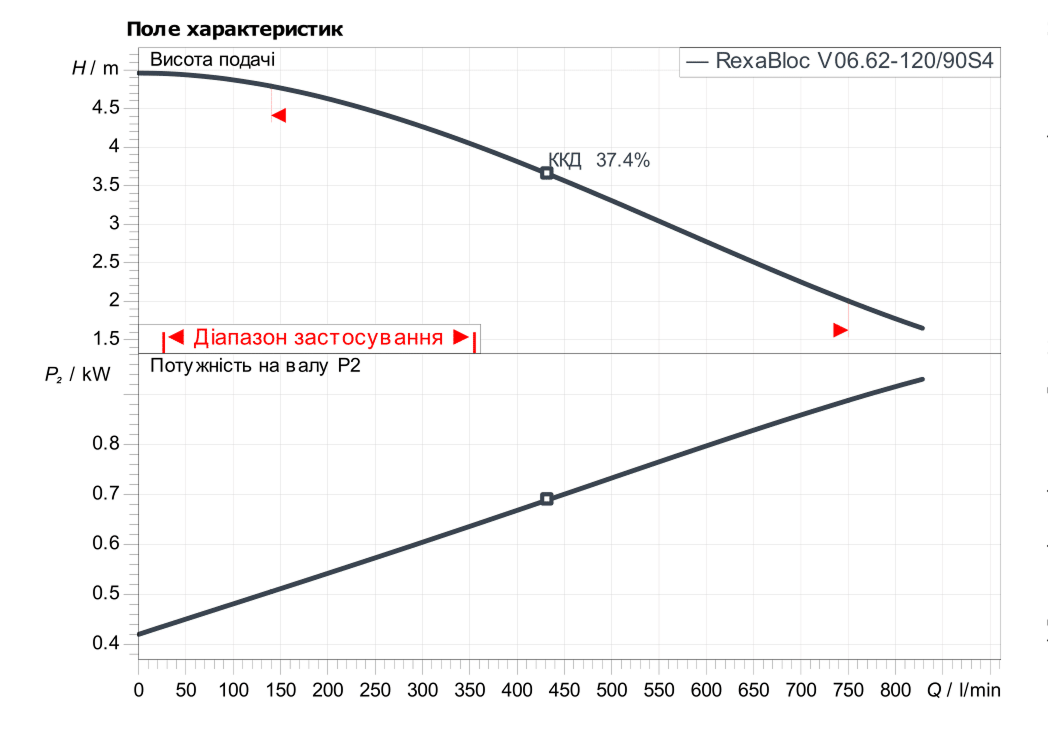

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Максимальна висота подачі: 4.96 m

Дані на продукцію:

• Тип гідравліки: Вільнопротічне робоче колесо
• Вільний сферичний прохід гідравліки: 65 mm
• Максимальний робочий тиск: 0.55 bar
• Температура середовища: 3…70 °C
• Температура навколишнього середовища: -20…40 °C

Дані двигуна:

• Конструкція двигуна: TEFC
• Клас енергоефективності двигуна: IE3 = коефіцієнт корисної дії преміумрівня
• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Коефіцієнт потужності: 0.8
• Номінальна потужність двигуна: 1.1 kW
• Споживана потужність: 1.31 kW
• Номінальний струм: 2.4 A
• Пусковий струм: 5.3 A
• Тип увімкнення: Зірка-трикутник (SD)
• Кількість полюсів: 4
• Номінальне число обертів: 1446 1/min
• Максимальна частота увімкнень: 10 1/h
• Клас ізоляції: F
• Клас захисту: IP55

Спорядження/функціонування:

• Захист двигуна: 3 PTC-150°
• Контроль герметичності ущільнюючої камери: Ні
• Контроль герметичності в камері збирання рідини, що просочується: Ні

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: 5.1301/EN-GJL-250
• Вал: 1.4021
• Ущільнення вала: Q1Q1VGG
• Матеріал ущільнення: FKM
• Матеріал двигуна: 5.1301/EN-GJL-250

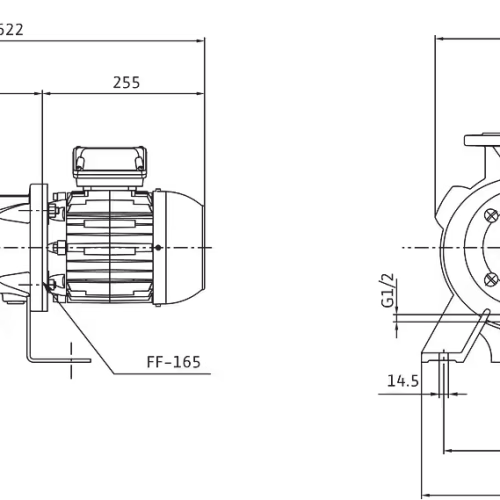

Монтажні розміри:

• Зі всмоктуючої сторони : DN 65, PN 10
• Під’єднання до трубопроводу з напірної сторони: DN 65, PN 10
