Rexa BLOC-C05.32-123DAH90L2

Опис

Насос для відведення стічних вод у блочному виконанні з вбудованим стандартним двигуном для стаціонарного сухого встановлення та роботи в довготривалому режимі. Призначений для перекачування в промисловій сфері необроблених стічних вод, стічних вод із вмістом фекалій та брудної води.

Гідравліка та опора підшипника виконані як комплектний пристрій із фланцевими з’єднаннями. Опора підшипника оснащена ущільнювальною камерою та камерою для збирання перекачуваного середовища, що просочується через ущільнення.

Ущільнення зі сторони середовища та зі сторони двигуна виконано у вигляді ковзних торцевих ущільнень, незалежних від напрямку обертання. Ущільнювальна камера заповнена медичним білим мастилом, камера для збирання рідини є порожньою та відокремленою від двигуна.

Двигун стандарту IEC, виконання B5, трифазний, класу ефективності IE3.

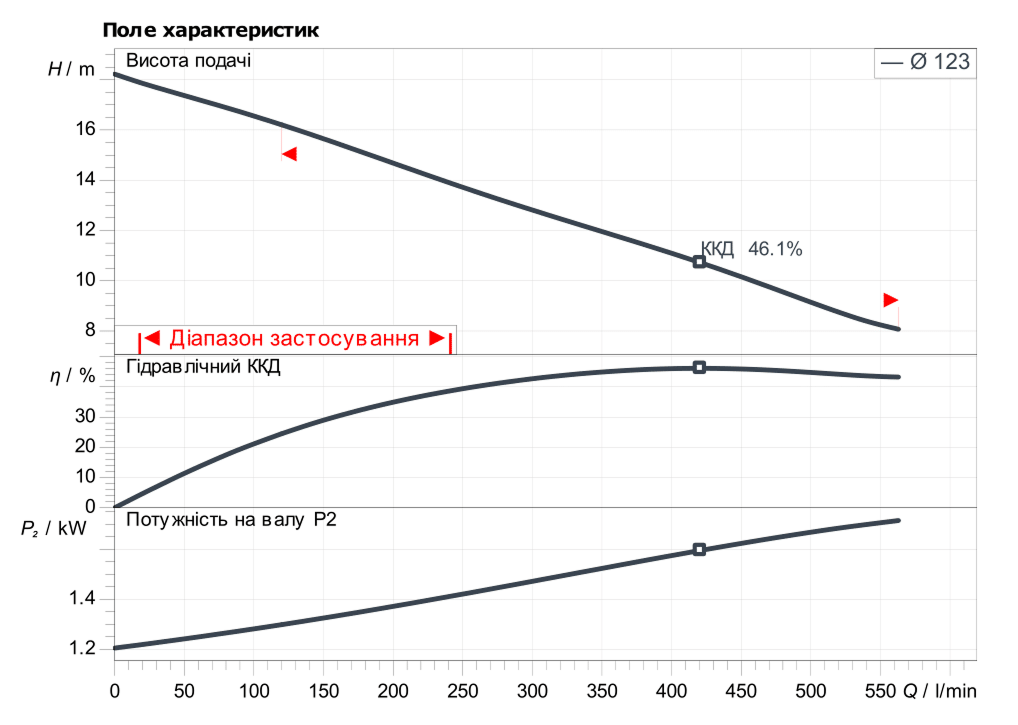

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Максимальна висота подачі: 18.22 m

Дані на продукцію:

• Тип гідравліки: Напіввідкрите одноканальне робоче кoлесо
• Вільний сферичний прохід гідравліки: 45 mm
• Максимальний робочий тиск: 2 bar
• Температура середовища: 3…70 °C
• Температура навколишнього середовища: -20…40 °C

Дані двигуна:

• Конструкція двигуна: TEFC
• Клас енергоефективності двигуна: IE3 = коефіцієнт корисної дії преміумрівня
• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Коефіцієнт потужності: 0.83
• Номінальна потужність двигуна: 2.2 kW
• Споживана потужність: 2.6 kW
• Номінальний струм: 4.45 A
• Пусковий струм: 7.4 A
• Тип увімкнення: Зірка-трикутник (SD)
• Кількість полюсів: 2
• Номінальне число обертів: 2872 1/min
• Максимальна частота увімкнень: 10 1/h
• Клас ізоляції: F
• Клас захисту: IP55

Спорядження/функціонування:

• Захист двигуна: 3 PTC-150°
• Контроль герметичності ущільнюючої камери: Ні
• Контроль герметичності в камері збирання рідини, що просочується: Ні

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: EN-GJS-500-7
• Вал: 1.4021
• Ущільнення вала: Q1Q1VGG
• Матеріал ущільнення: FKM
• Матеріал двигуна: 5.1301/EN-GJL-250

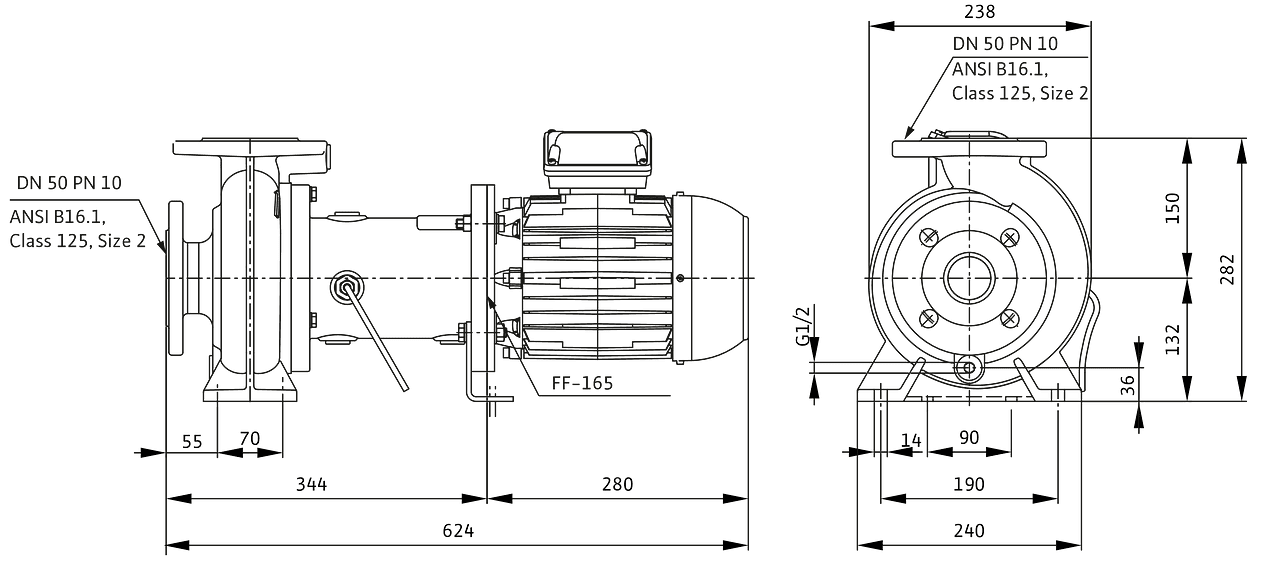

Монтажні розміри:

• Зі всмоктуючої сторони : DN 50, PN 10
• Під’єднання до трубопроводу з напірної сторони: DN 50, PN 10
