MEDANA CV1-L.1007-1/E/E/16O

Опис

Насос компактної конструкції з наскрізним валом двигуна/насоса і з незалежним від напрямку обертання ковзним торцевим ущільненням. Камери робочих коліс, робочі та направляючі колеса з нержавіючої сталі. Фундаментна плита насоса із чавуну з катафорезним покриттям, з’єднання овальними фланцями.

Насос придатний для водопостачання та підвищення тиску, в промислових циркуляційних системах, а також в контурах технологічної води та закритих контурах охолодження. Крім того, він може застосовуватися в протипожежних і мийних установках, а також для поливу та в системах використання дощової води.

Особливості/переваги

• Завдяки конструкції з нержавіючої сталі придатний для систем питної води та спеціальних варіантів застосування
• Компактна та міцна конструкція насоса, що потребує мало місця
• Придатний для застосування за температури навколишнього середовища до 50 °C і розширеної сфери використання, зокрема для системної інтеграції

Комплект постачання

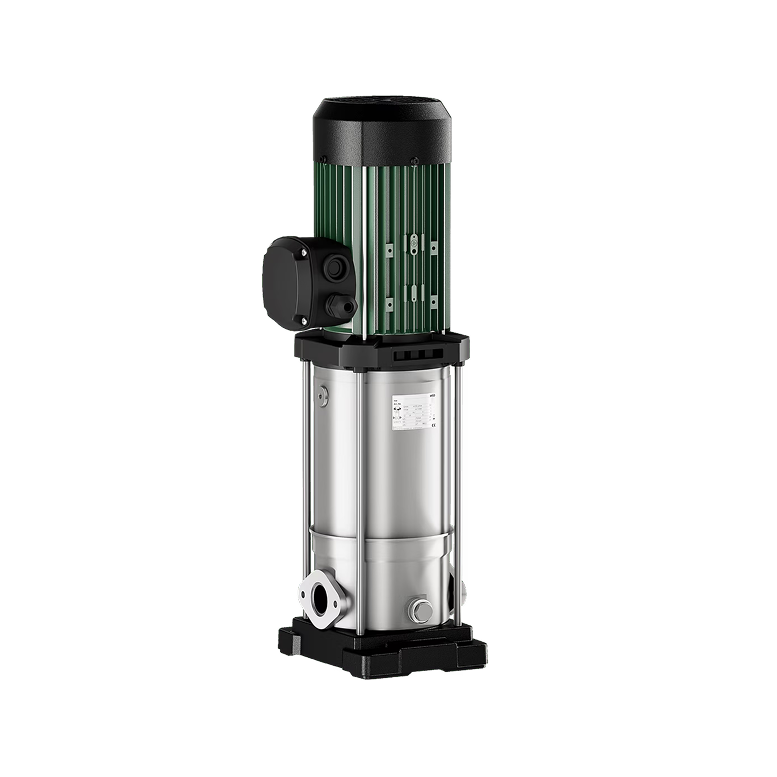

• Багатоступеневий вертикальний насос Wilo-Medana CV1-L
• Овальні зустрічні фланці з нержавіючої сталі від Rp 1 до Rp 2″ з відповідними гвинтами, гайками й ущільненнями
• Інструкція з монтажу та експлуатації

Конструкція

• Насос інлайн-конструкції з наскрізним валом двигуна/насоса
• Насосна гідравліка й корпус насоса зі сталі 1.4301 (AISI 304)
• Робочі колеса насоса, камери робочих коліс, вал і корпус насоса 1.4404 (AISI 316L) з нержавіючої сталі за запитом. Корпус насоса зі сталі 1.4404 (AISI 316L) доступний лише з круглим фланцем DIN
• З’єднання овальним фланцем
• Круглий фланець DIN або з’єднання Victaulic доступні за запитом

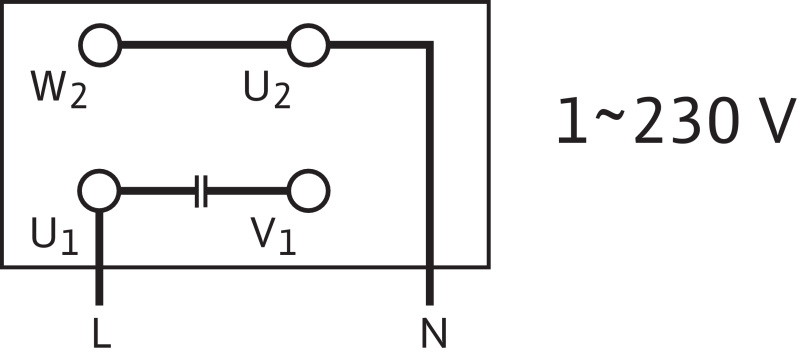

• Двигун однофазного або трифазного струму
• Захист двигуна доступний додатково для двигунів 3~. Ця опція потрібна для застосування із зовнішнім частотним перетворювачем
• Однофазний двигун оснащено конденсатором з вбудованим термічним захистом двигуна (разом з автоматичним повторним увімкненням)
• Допуск для питної води для насосів із частинами з нержавіючої сталі, які контактують з перекачуваним середовищем (виконання EPDM)
• Комплекти байпаса пропонуються як додаткове приладдя

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Концентрація перкачуваного середовища: 100.00 %

Дані на продукцію:

• Мінімальна температура середовища: -20 °C
• Максимальна температура середовища: 120 °C
• Мінімальна температура навколишнього середовища: -15 °C
• Макс. температура навколишнього середовища: 50 °C
• Максимальний робочий тиск: 16 bar
• Підвідний тиск: 6 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.7

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 3 kW
• Клас енергоефективності двигуна: IE3 = коефіцієнт корисної дії преміумрівня
• Номінальний струм: 6.6 A
• Номінальне число обертів: 2900 1/min
• Коефіцієнт корисної дії двигуна ηm 50 %: 86.7 %
• Коефіцієнт корисної дії двигуна ηm 75 %: 88.4 %
• Коефіцієнт корисної дії двигуна ηm 100 %: 87.1 %
• Клас ізоляції: F
• Клас захисту: IP55

Матеріали:

• Корпус насоса: 1.4301
• Робоче колесо: 1.4301
• Вал: 1.4301
• Ущільнення вала: BQ7EGG
• Матеріал ущільнення: EPDM
• Матеріал камери робочих коліс: 1.4301

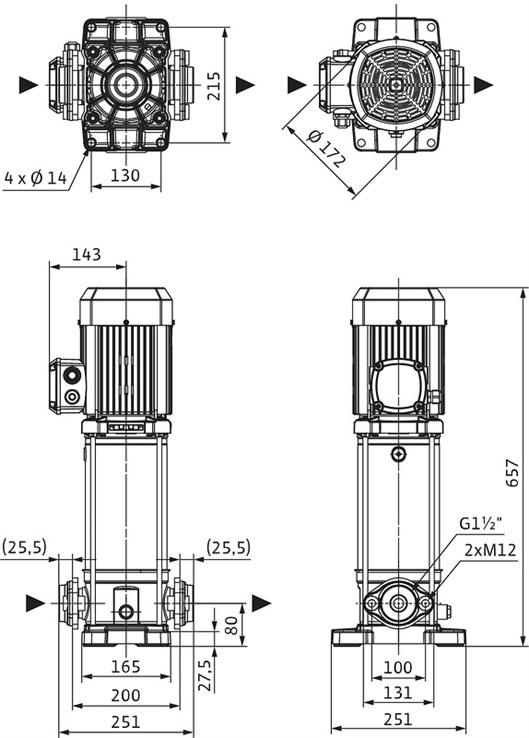

Монтажні розміри:

• Зі всмоктуючої сторони : G 1½, PN 16
• Під’єднання до трубопроводу з напірної сторони: G 1½, PN 16
• Вага нетто близько: 33.4 kg
