MEDANA CH3-LE.1002-1/E/3/10T

Опис

Високоефективний нормальновсмоктуючий відцентровий насос високого тиску високого тиску горизонтальної конструкції з EC-двигуном з електронним керуванням класу енергоефективності IE5 відповідно до IEC 60034-30-2.

Насос придатний для установок водопостачання, водорозподілу й підвищення тиску, промислових циркуляційних систем, технологічної води та закритих контурів охолодження й систем опалення. Він також може застосовуватись у мийних установках і для поливу.

Способи керування:

• Фіксоване число обертів n-c: вручну за допомогою зеленої кнопки або зовнішніх сигналів
• Постійний тиск p-c, постійний перепад тиску ∆p-c, змінний тиск p-v, змінний перепад тиску ∆p-v: Регулювання тиску давачем, налаштування заданого значення за допомогою зеленої кнопки або зовнішніх сигналів
• PID-регулювання: регулювання інших постійних змінних керування (температура, подача, тиск тощо) давачем, налаштування заданого значення за допомогою зеленої кнопки або зовнішніх сигналів

Електронний модуль пропонує різні функції:

• Розпізнавання макс. граничного значення тиску
• Розпізнавання мін. граничного значення тиску
• Розпізнавання нестачі води за допомогою датчика всмоктування
• Тестування на нульову витрату (відкритий контур)
• No-Flow Stop (закритий контур)
• Система розпізнавання сухого ходу
• Розрахунок подачі за допомогою датчика перепаду тиску
• Пробний пуск
• Коди помилок та попереджень
• Захист від перевантаження
• Гніздо для модулів CIF Wilo PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) для інтеграції в систему автоматизації споруди
• Зелений світлодіод відображає стан насоса
• Блакитний світлодіод показує, що насосом керують ззовні через інтерфейс

Аналоговий вхід:

• IN (AI 1): Вхід, сигнал датчика 4–20 мА, 0–10 В, 0–20 мА або 2–10 В
• IN (AI 2): Вхід, задане значення 0–20 мА, 0–10 В, 4–20 мА або 2–10 В

Цифровий вхід IN (DI 1):

• Зовн. вимк.
• Розпізнавання нестачі води через бінарний вхід

Керування здвоєним насосом (два одинарних насоси)

• Головний/резервний режим роботи
• Заміна насосів у головному/резервному режимі роботи через 24 години або автоматичне перемикання в разі несправності
• Кабельне під’єднання через Wilo Net

Особливості/переваги

• EC-двигун IE5 і вбудований частотний перетворювач у поєднанні із високоефективною гідравлікою Medana CH.
• Кольоровий РК-дисплей 2″, технологія зеленої кнопки Wilo й програмна кнопка з функцією повернення. Наочне меню насоса забезпечує зручне налаштування насоса.
• Аналоговий і цифровий інтерфейс, а також модуль CIF
• Інтелектуальне регулювання різними способами разом із вбудованим керуванням здвоєним насосом.
• Високоефективна зварена лазером 2D-/3D-гідравліка з оптимізованим ККД (з оптимізацією подачі та видалення газів)
• Корозійностійкі робочі колеса, направляючі колеса та корпус секцій
• Гідравліка з оптимізацією подачі та видалення газів
• Корпус насоса з оптимізованою подачею й оптимізованим NPSH
• Зручна для технічного обслуговування конструкція
• Допуск для питної води для насосів із частинами з нержавіючої сталі, які контактують з перекачуваним середовищем (виконання EPDM)

Комплект постачання

• Багатоступеневий відцентровий насос Medana CH3-LE
• Інструкція з монтажу та експлуатації

Вказівки щодо типу конструкції

• Опціональні вставні модулі CIF Wilo PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) для інтеграції у систему автоматизації споруди
• Опціональне під’єднання для M12 RJ45 CIF Ethernet
• Давачі пропонуються як додаткове приладдя. Комплект датчиків перепаду тиску 4–20 мА і комплект датчиків відносного тиску 4–20 мА

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Концентрація перкачуваного середовища: 100.00 %
• Максимальна висота подачі: 30.00 m

Дані на продукцію:

• Максимальний робочий тиск: 10 bar
• Мінімальна температура середовища: -20 °C
• Максимальна температура середовища: 120 °C
• Мінімальна температура навколишнього середовища: 0 °C
• Макс. температура навколишнього середовища: 50 °C

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Номінальна потужність двигуна: 1.5 kW
• Номінальний струм: 2.7 A
• Клас ізоляції: F
• Клас захисту: IP55
• Клас енергоефективності двигуна: IE5

Матеріали:

• Корпус насоса: 1.4301
• Робоче колесо: 1.4301
• Вал: 1.4301
• Ущільнення вала: BQ1E3GG
• Матеріал ущільнення: EPDM
• Матеріал камери робочих коліс: 1.4301

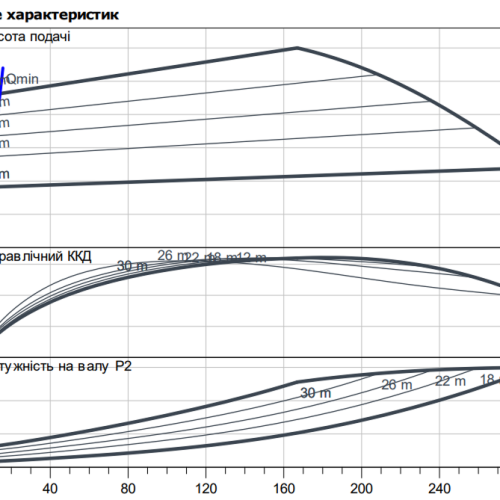

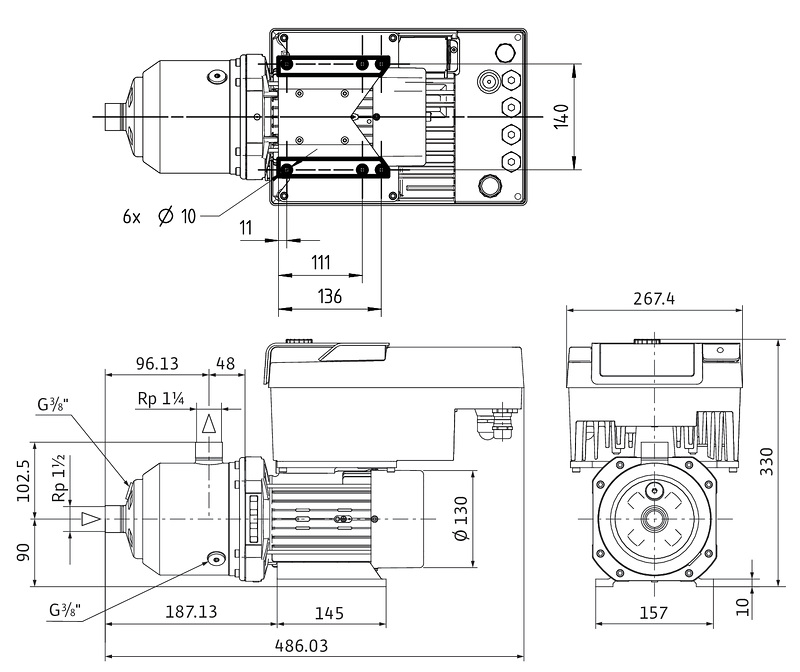

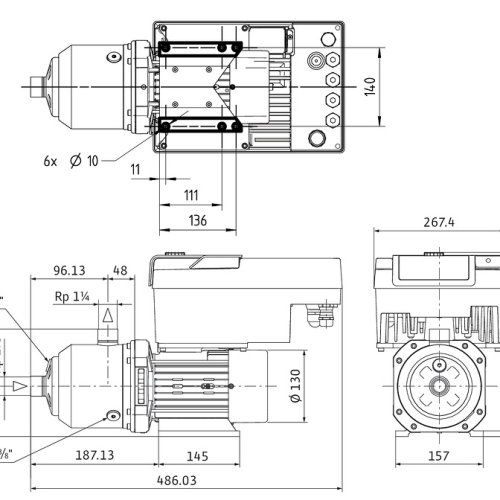

Монтажні розміри:

• Зі всмоктуючої сторони : Rp 1½, PN 10
• Під’єднання до трубопроводу з напірної сторони: Rp 1¼, PN 10
• Вага нетто близько: 23.2 kg
