Isar MODH1-3CH1-L-1005/EC

Опис

Компактна установка підвищення тиску за DIN 1988 і DIN EN 806, для безпосереднього чи непрямого під’єднання. Складається з нормальновсмоктуючих, паралельно під’єднаних, горизонтально розташованих відцентрових насосів високого тиску з нержавіючої сталі. Готовність до під’єднання з трубною обв’язкою з високоякісної сталі, змонтовано на фундаментній рамі, вкл. прилад керування і регулювання з усіма необхідними вимірювальними і регулювальними блоками.

Для повністю автоматичної системи водопостачання й підвищення тиску житлових, офісних, адміністративних споруд, готелів, лікарень, торговельних центрів, а також промислових систем

Для подачі питної, технологічної, охолоджувальної або іншої технічної води, яка не містить абразивних та довговолокнистих включень і не спричиняє хімічної чи механічної дії на матеріали, що використовуються.

Особливості та переваги виробу:

• Висока експлуатаційна безпека завдяки установці з одним, двома або трьома горизонтальними багатоступеневими насосами CH1-L та гідравлікою з нержавіючої сталі
• Простий монтаж і технічне обслуговування завдяки спеціальним, гнучко регульованим під’єднанням до загальних систем трубопроводів
• Просте введення в експлуатацію й експлуатація за допомогою Easy Controller
• Допуск для питної води (перелік ACS і UBA) для насосів з компонентами з нержавіючої сталі, які контактують з перекачуваним середовищем

Спорядження/функція:

• 2 або 3 насоси CH1-L на установку
• Дотичні до середовища частини стійкі до корозії
• Гальванічно оцинкована опорна рама з регульованими за висотою вібропоглинальними опорами для ізоляції від корпусного шуму
• Запірний клапан на всмоктувальній та напірній стороні кожного насоса
• Клапан зворотного потоку з напірної сторони
• Сенсор тиску, в кінці напірної сторони
• Опціональний манометр, зі всмоктуючої сторони
• Манометр, в кінці напірної сторони
• Мембранний напірний бак (8 л/PN 10)
• Опціональний захист від нестачі води
• Система керування EC з корпусом IP54 із синтетичного матеріалу, складається з внутрішнього мережевого блока, мікропроцесора, аналогових і цифрових вхідних і вихідних модулів

Обслуговування/індикація:

• Електронний Easy Controller з внутрішнім блоком живлення, мікропроцесором, аналоговими та цифровими входами й виходами для керування та з’єднання одинарних насосів з фіксованим числом обертів
• Попередньо задані на заводі параметри для простого введення в експлуатацію/пуску
• Налаштування заданого значення, робочих параметрів і квітування повідомлень про несправності за допомогою технології зеленої кнопки
• РК-дисплей (з підсвічуванням) для індикації експлуатаційних даних, параметрів регулятора, експлуатаційного стану насоса, фактичного тиску, повідомлень про помилки та протоколу процесу
• Світлодіоди для індикації стану установки (експлуатація/несправність/нестача води/перевищення тиску)
• Головний вимикач із можливістю фіксування
• Управління через меню з представленням символів
• Блокування налаштувань параметрів
• Експлуатація обирається з резервним насосом або без нього
• Лічильник напрацьованих годин для кожного насоса
• Лічильник напрацьованих годин для всієї установки
• Лічильник ввімкнень/вимкнень мережі для кожної установки
• Протокол несправностей для 9 останніх несправностей

Рекомендоване додаткове приладдя (замовляти окремо):

• Опційний комплект для захисту від сухого ходу WMS
• Гнучкі з’єднувальні проводи чи компенсатори

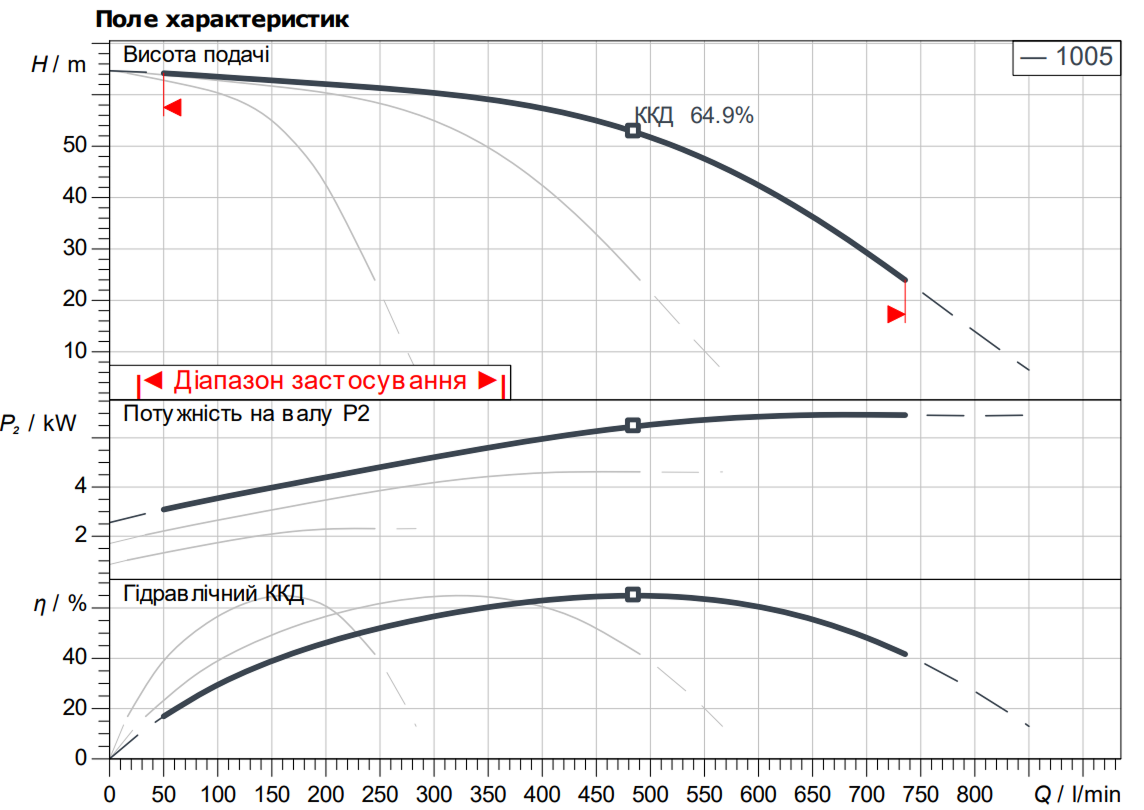

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Кількість насосів: 3
• Температура середовища: 3…60 °C
• Температура навколишнього середовища: 5…40 °C
• Максимальний робочий тиск: 10 bar
• Підвідний тиск: 6 bar

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Номінальна потужність двигуна: 2.5 kW
• Номінальний струм: 5.2 A
• Номінальне число обертів: 2900 1/min
• Клас енергоефективності двигуна: IE3
• Клас ізоляції: F
• Клас захисту двигуна: IP55
• Клас захисту приладу керування: IP54

Матеріали:

• Корпус насоса: 1.4301
• Робоче колесо: 1.4301
• Вал: 1.4301
• Ущільнення вала: BQ1E3GG
• Матеріал ущільнення: EPDM
• Матеріал системи трубопроводів: 1.4307

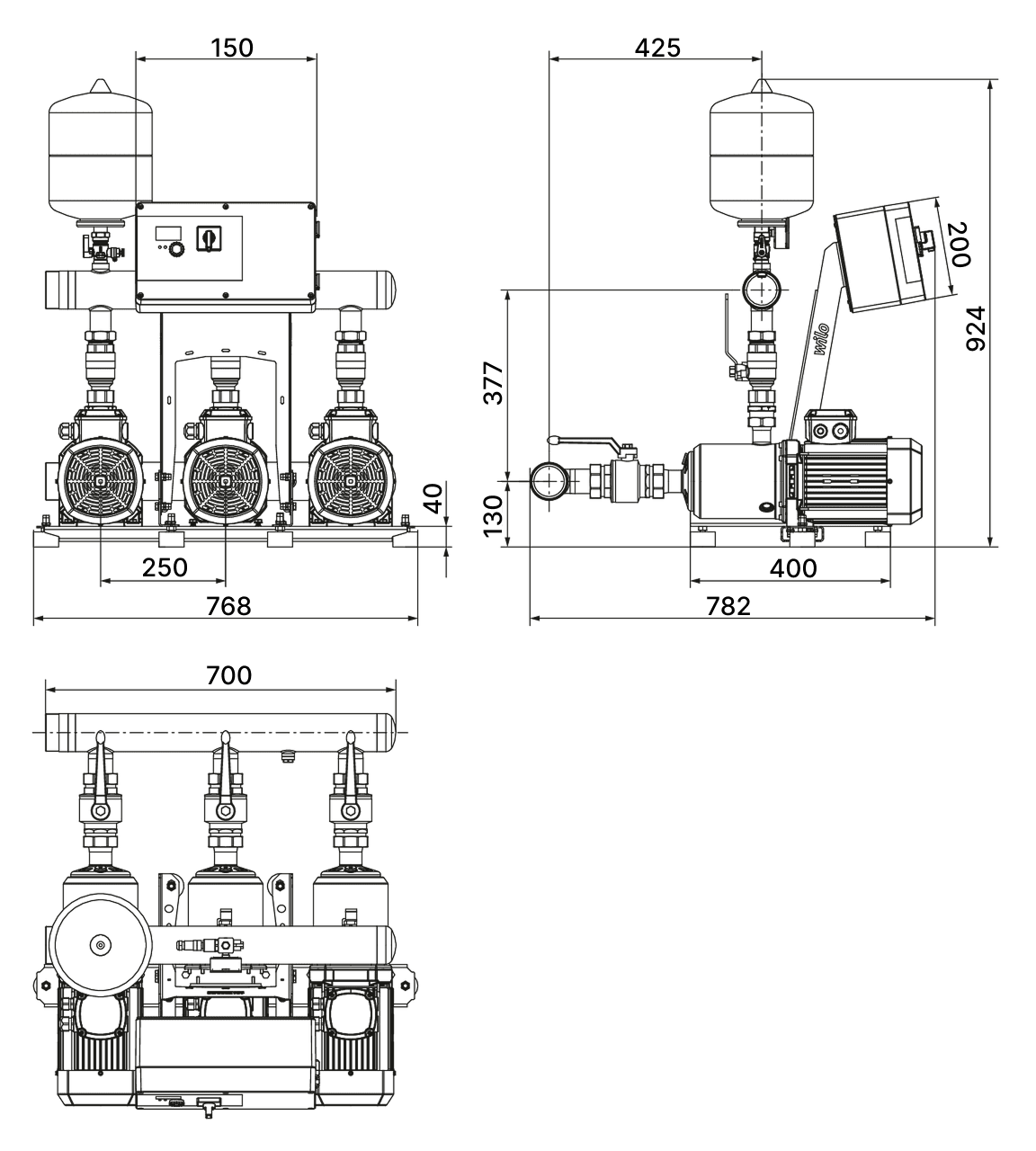

Монтажні розміри:

• Зі всмоктуючої сторони : R 2½, PN 10
• Під’єднання до трубопроводу з напірної сторони: R 2½, PN 10
• Вага нетто близько: 99 kg
