Helix V 10502-1/16/E/KS/400-50

Опис

Нормальновсмоктуючий відцентровий насос високого тиску має компактну конструкцію та простий в обслуговуванні. Під’єднання вала насоса та вала стандартного двигуна IEC виконується поздовжньо-згвинчуваною муфтою.

Спеціальний кулькопідшипник тримача забезпечує оптимальне приймання осьових сил. Проміжні підшипники в гідравліці та корозійностійкий вал зі втулкою з нержавіючої сталі забезпечують великий термін експлуатації. Спеціальні, міцно закріплені підйомні вушка дозволяють виконувати просту установку насоса.

Насос придатний для водопостачання та підвищення тиску, в промислових циркуляційних системах, а також в контурах технологічної води та закритих контурах охолодження. Він також може застосовуватися в установках пожежогасіння, мийних установках та для зрошення.

Особливості/переваги

• Висока ефективність завдяки двигуну IE3/IE4 із фіксованим числом обертів
• Усі компоненти, що контактують з перекачуваним середовищем, стійкі до корозії (AISI 304/AISI 316L)
• Універсальність і можливість налаштування конфігурації під конкретне застосування, включно з підбором видів ущільнень та під’єднань (овальні фланці, круглі фланці згідно з ISO)
• Зручність при наглядових роботах завдяки комфортному доступу до компонентів насоса, наприклад, до вбудованого в тримач підшипника, розбірній муфті та втулковому ковзному торцевому ущільненню (в разі застосування), а також завдяки сумісності з численними двигунами
• Підходить для середовищ із високими температурами зі стандартною температурою навколишнього середовища до 50 °C без втрати потужності
• Допуски для питної води в разі вибору EPDM-каучука

Комплект постачання

• Центробіжний насос високого тиску Wilo-Helix V
• Інструкція з монтажу та експлуатації
• Виконання PN 16 з овальними фланцями: Зустрічні фланці з нержавіючої сталі з відповідними болтами, гайками та ущільненнями

Вказівки щодо типу конструкції

• Захист трифазного двигуна надається за запитом або забезпечується замовником
• Двигун однофазного струму з вбудованим термічним захистом двигуна й конденсатором
• Стандартне положення клемної коробки вивірене за всмоктувальним фланцем, але його можна змінювати в разі потреби
• Wilo-Helix V обладнано зручним для користувача ковзаючим торцевим ущільненням картриджного типу та серійним ущільненням для простого технічного обслуговування
• Розбірна муфта (при ≥ 7,5 кВт) дозволяє виконувати заміну ковзаючого торцевого ущільнення без демонтажу двигуна
• Гнучка конструкція тримача дозволяє прямий доступ до ковзного торцевого ущільнення
• Для виконання PN 16, PN 25 та Pmax = 30 бар в якості додаткового приладдя доступні круглі зустрічні фланці, болти, гайки та ущільнення
• Комплекти байпаса пропонуються як додаткове приладдя

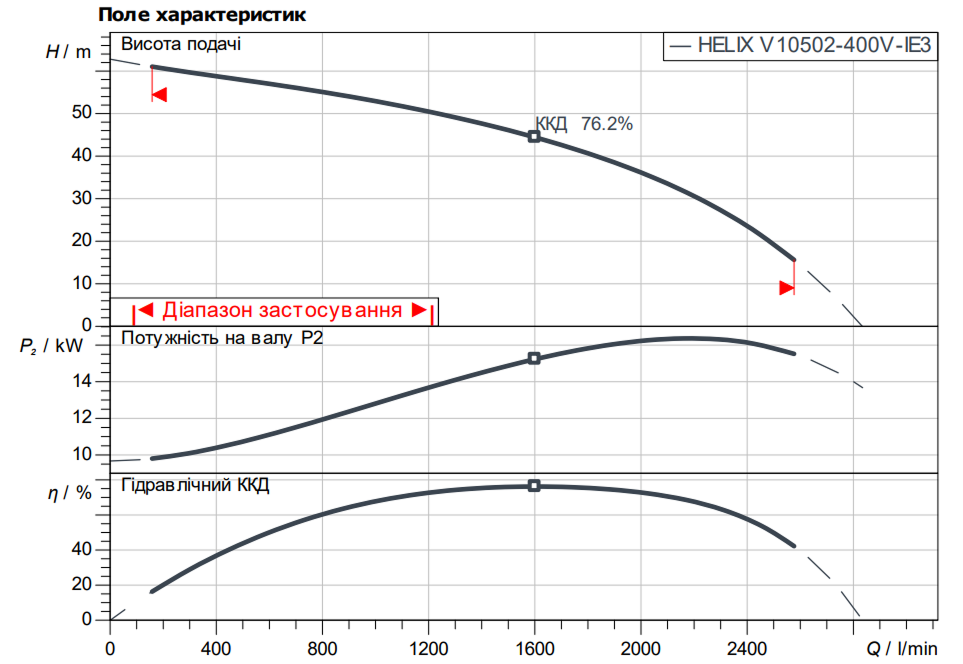

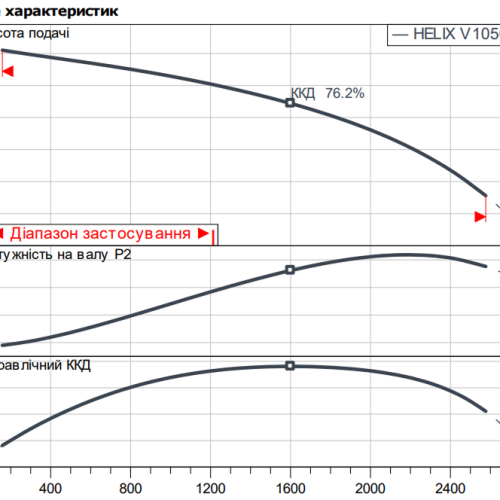

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Концентрація перкачуваного середовища: 100.00 %
• Мінімальна температура середовища: -20 °C
• Максимальна температура середовища: 120 °C
• Мінімальна температура навколишнього середовища: -15 °C
• Макс. температура навколишнього середовища: 50 °C
• Максимальний робочий тиск: 16 bar
• Підвідний тиск: 10 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.7

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 18.5 kW
• Клас енергоефективності двигуна: IE3 = коефіцієнт корисної дії преміумрівня
• Номінальний струм: 32.8 A
• Номінальне число обертів: 2955 1/min
• Коефіцієнт потужності: 0.89
• Коефіцієнт корисної дії двигуна ηm 50 %: 91.6 %
• Коефіцієнт корисної дії двигуна ηm 75 %: 92.5 %
• Коефіцієнт корисної дії двигуна ηm 100 %: 92.4 %

Матеріали:

• Корпус насоса: 1.4308
• Робоче колесо: 1.4409
• Вал: 1.4057
• Ущільнення вала: BQ7EGG
• Матеріал ущільнення: EPDM
• Матеріал камери робочих коліс: 1.4301

Монтажні розміри:

• Зі всмоктуючої сторони : DN 100, PN 16
• Під’єднання до трубопроводу з напірної сторони: DN 100, PN 16
• Вага нетто близько: 200 kg
