Helix V 1006-1/25/E/KS/400-50

Опис

Насос придатний для водопостачання та підвищення тиску, в промислових циркуляційних системах, а також в контурах технологічної води та закритих контурах охолодження. Окрім того, він може застосовуватися у протипожежних установках, мийних установках та для іригації. Загалом, нормальновсмоктуючий центробіжний насос високого тиску має компактну конструкцію та дуже простий в техобслуговуванні. Під’єднання вала насоса та вала стандартного двигуна IEC виконується поздовжньо-згвинчуваною муфтою.

Спеціальний кулькопідшипник тримача забезпечує оптимальне приймання осьових сил. Проміжні підшипники в гідравліці та корозійностійкий вал зі втулкою з нержавіючої сталі забезпечують великий термін експлуатації. Спеціальні, міцно закріплені підйомні вушка дозволяють виконувати просту установку насоса.

Особливості/переваги

• Оптимізована за ККД гідравліка, виготовлена методом лазерного зварювання 2D/3D з оптимізацією витрат та видалення газу
• Корозійностійкі робочі колеса, направляючі колеса та корпус секцій
• Корпус насоса з оптимізованим об’ємним потоком і NPSH
• Зручна в експлуатації конструкція з надзвичайно надійним захисним кожухом муфти
• Допуск для питної води для насосів з частинами з нержавіючої сталі, які контактують з перекачуваним середовищем (виконання EPDM)

Комплект постачання

• Центробіжний насос високого тиску Wilo-Helix V
• Інструкція з монтажу та експлуатації
• Виконання PN 16 з овальними фланцями: Зустрічні фланці з нержавіючої сталі з відповідними болтами, гайками та ущільненнями

Вказівки щодо типу конструкції

• Захист трифазного двигуна надається за запитом або забезпечується замовником
• Двигун однофазного струму з вбудованим термічним захистом двигуна й конденсатором
• Стандартне положення клемної коробки вивірене за всмоктувальним фланцем, але його можна змінювати в разі потреби
• Wilo-Helix V обладнано зручним для користувача ковзаючим торцевим ущільненням картриджного типу та серійним ущільненням для простого технічного обслуговування
• Розбірна муфта (при ≥ 7,5 кВт) дозволяє виконувати заміну ковзаючого торцевого ущільнення без демонтажу двигуна
• Гнучка конструкція ліхтаря доступна у двох варіантах центрування та забезпечує прямий доступ до ковзного торцевого ущільнення
• Для насосів у виконанні PN 16, PN 25 та Pmax = 30 бар як додаткове приладдя доступні круглі зустрічні фланці із сірого чавуну або нержавіючої сталі, гвинти, гайки та ущільнення
• Комплекти байпаса пропонуються як додаткове приладдя
• Wilo-Helix V(F) у виконанні із сертифікатом VdS доступний на запит.

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Концентрація перкачуваного середовища: 100.00 %
• Мінімальна температура середовища: -30 °C
• Максимальна температура середовища: 120 °C
• Мінімальна температура навколишнього середовища: -15 °C
• Макс. температура навколишнього середовища: 50 °C
• Максимальний робочий тиск: 25 bar
• Підвідний тиск: 10 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.7

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 2.2 kW
• Клас енергоефективності двигуна: IE3 = коефіцієнт корисної дії преміумрівня
• Номінальний струм: 4.3 A
• Номінальне число обертів: 2900 1/min
• Коефіцієнт потужності: 0.87
• Коефіцієнт корисної дії двигуна ηm 50 %: 84.8 %
• Коефіцієнт корисної дії двигуна ηm 75 %: 86.2 %
• Коефіцієнт корисної дії двигуна ηm 100 %: 85.9 %
• Клас ізоляції: F
• Клас захисту: IP55

Матеріали:

• Корпус насоса: 1.4301
• Робоче колесо: 1.4301
• Вал: 1.4301
• Ущільнення вала: BQ7EGG
• Матеріал ущільнення: EPDM
• Матеріал камери робочих коліс: 1.4301

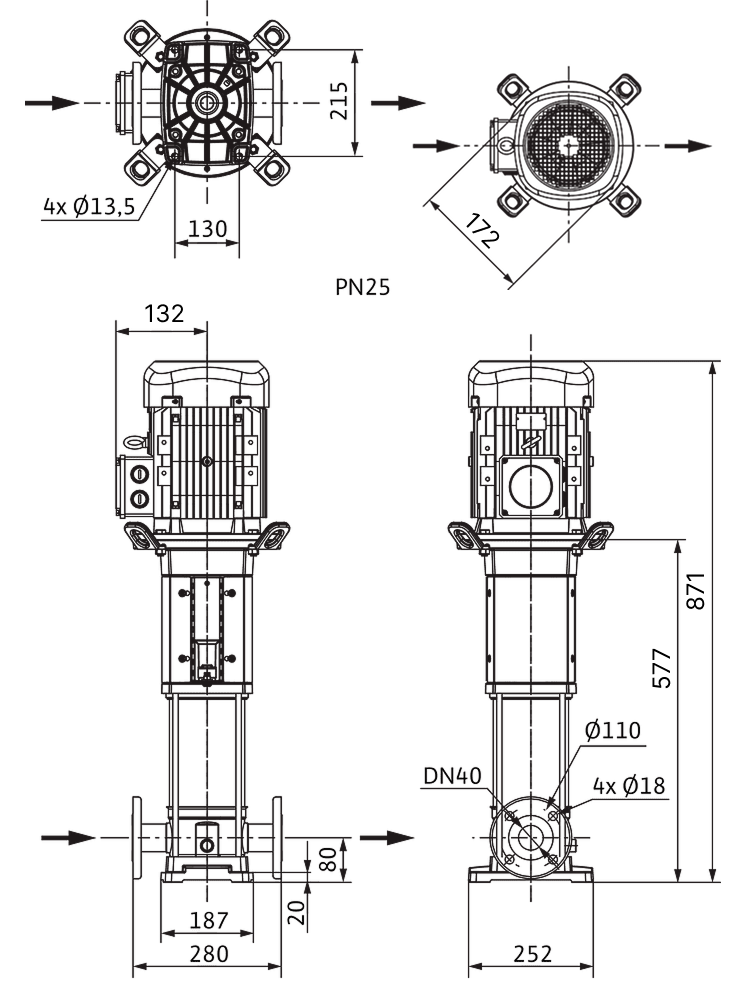

Монтажні розміри:

• Зі всмоктуючої сторони : DN 40, PN 25
• Під’єднання до трубопроводу з напірної сторони: DN 40, PN 25
• Вага нетто близько: 43 kg
