Опис
Під’єднання вала насоса та вала стандартного двигуна IEC виконується поздовжньо-згвинчуваною муфтою. Спеціальний кулькопідшипник тримача забезпечує оптимальне приймання осьових сил. Проміжні підшипники в гідравліці та корозійностійкий вал із втулкою з нержавіючої сталі забезпечують тривалий термін експлуатації. Корпус насоса й ліхтар мають KTL-покриття. Спеціальні, міцно закріплені підйомні вушка дозволяють виконувати просту установку насоса.
Насос придатний для водопостачання та підвищення тиску, в промислових циркуляційних системах, а також в контурах технологічної води та закритих контурах охолодження. Він також може застосовуватися в установках пожежогасіння, мийних установках та для зрошення.
Особливості/переваги
- Висока ефективність завдяки двигуну IE3 із фіксованим числом обертів
- Довговічність і міцність завдяки корпусу насоса з чавуну з катафорезним покриттям та звареній лазером / литій гідравліці з нержавіючої сталі (AISI 304)
- Економія площі завдяки компактній конструкції за рахунок вбудованого ковзного торцевого ущільнення для робочого тиску до 16 бар (вище — із втулковим ковзним торцевим ущільненням)
- Зручний для технічного обслуговування завдяки комфортному доступу до компонентів насоса, наприклад до вбудованого в ліхтар підшипника, розбірній муфті та втулковому ковзному торцевому ущільненню (в разі застосування)
- Підходить для середовищ із високими температурами зі стандартною температурою навколишнього середовища до 50 °C без втрати потужності
Комплект постачання
- Центробіжний насос високого тиску Wilo-Helix FIRST V
- Інструкція з монтажу та експлуатації
- Виконання PN 16 з овальними фланцями: Зустрічні фланці з сірого чавуну з відповідними болтами, гайками та ущільненнями
Вказівки щодо типу конструкції
- Захист двигуна надається на запит або забезпечується замовником.
- У серійній позиції клемна коробка вирівняна відносно всмоктувального фланця, однак, це можна за потреби змінити.
- Для виконання PN 16, PN 25 та Pmax = 30 бар в якості додаткового приладдя круглі зустрічні фланці з чавуну або нержавіючої сталі, гвинти, гайки та ущільнення.
- Комплекти байпаса пропонуються як додаткове приладдя.
Експлуатаційні дані:
- Середовище: Вода 100 %
- Температура середовища: 20.00 °C
- Концентрація перкачуваного середовища: 100.00 %
- Мінімальна температура середовища: -20 °C
- Максимальна температура середовища: 120 °C
- Мінімальна температура навколишнього середовища: -15 °C
- Макс. температура навколишнього середовища: 50 °C
- Максимальний робочий тиск: 16 bar
- Підвідний тиск: 10 bar
- Індекс мінімальної ефективності (MEI): ≥ 0.7
Дані двигуна:
- Під’єднання до мережі: 3~400V/50 Hz
- Допуск напруги: +-10 %
- Номінальна потужність двигуна: 18.5 kW
- Клас енергоефективності двигуна: IE3 = коефіцієнт корисної дії преміумрівня
- Номінальний струм: 32.8 A
- Номінальне число обертів: 2955 1/min
- Коефіцієнт потужності: 0.89
- Коефіцієнт корисної дії двигуна ηm 50 %: 91.6 %
- Коефіцієнт корисної дії двигуна ηm 75 %: 92.5 %
- Коефіцієнт корисної дії двигуна ηm 100 %: 92.4 %
Матеріали:
- Корпус насоса: 5.1301/EN-GJL-250
- Робоче колесо: 1.4408
- Вал: 1.4057
- Ущільнення вала: Q7Q7E3GG
- Матеріал ущільнення: EPDM
- Матеріал камери робочих коліс: 1.4301

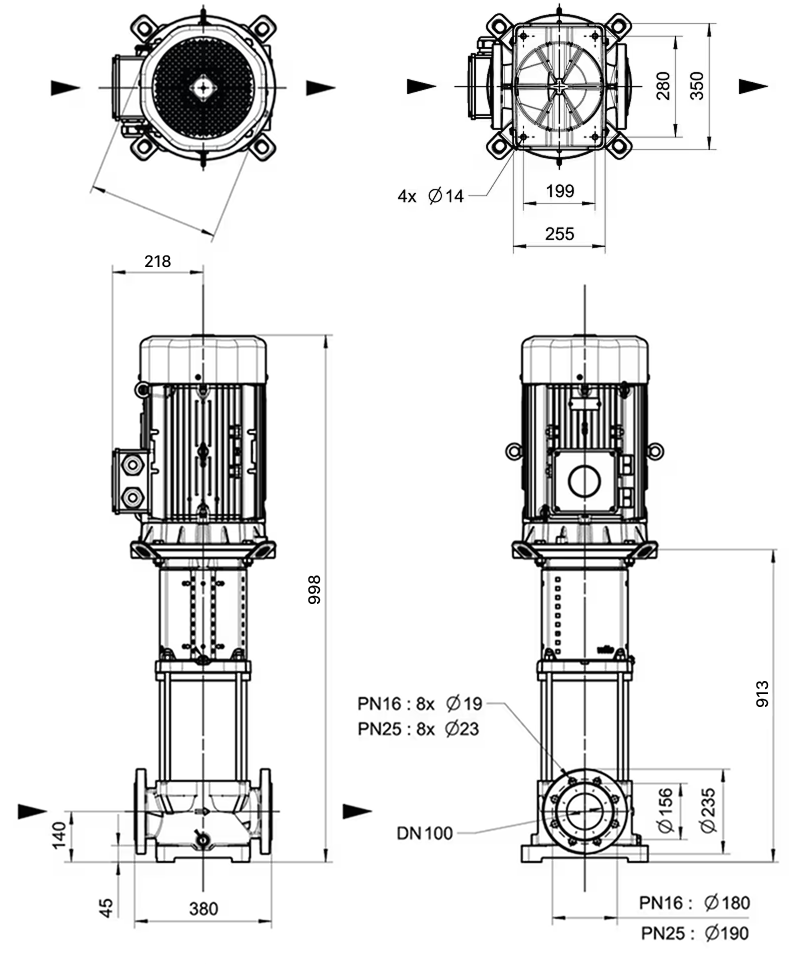

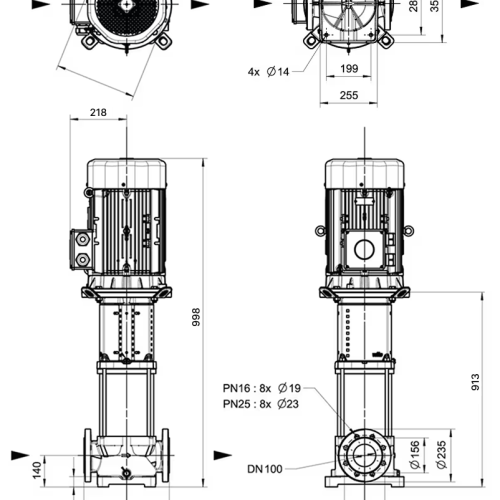

Монтажні розміри:
- Зі всмоктуючої сторони : DN 100, PN 16
- Під’єднання до трубопроводу з напірної сторони: DN 100, PN 16
- Вага нетто близько: 201 kg
