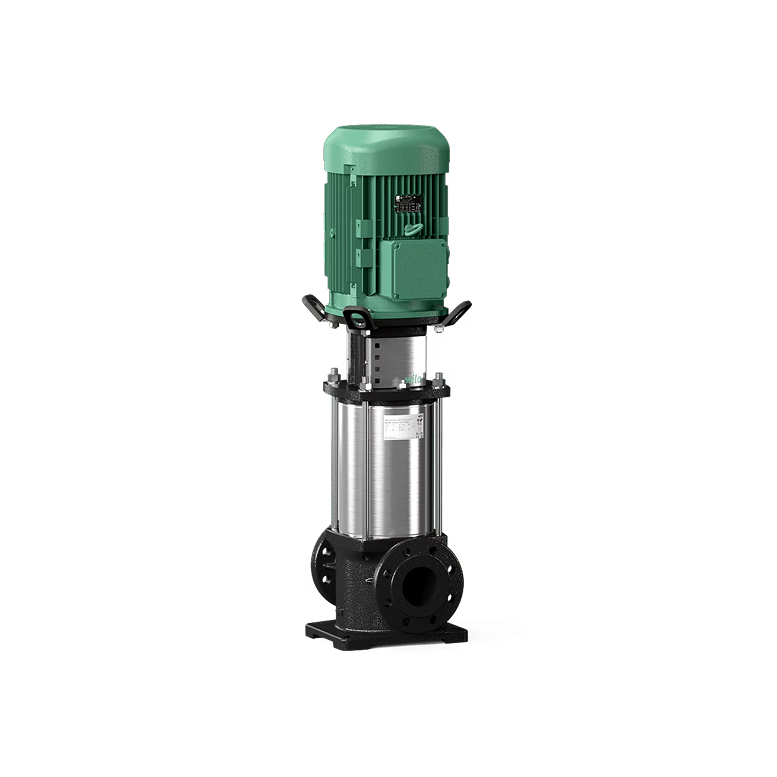

HELIX FIRST V 2205-5/16/E/S/400-50

Опис

Під’єднання вала насоса та вала двигуна стандарту IEC виконується поздовжньо-згвинчуваною муфтою. Окремий підшипник кочення з ліхтарем забезпечує оптимальне сприйняття аксіальних сил.
Проміжні підшипники в гідравліці та корозійностійкий вал із втулкою з високоякісної сталі забезпечують довговічність.
Корпус насоса й ліхтар мають KTL-покриття.

Спеціальні, міцно закріплені підйомні вушка дозволяють виконувати просту установку насоса. Насос придатний для водопостачання та підвищення тиску, в промислових циркуляційних системах, а також в контурах технологічної води та закритих контурах охолодження. Окрім того, він може застосовуватися у протипожежних установках, мийних установках та для іригації.

Особливості/переваги:

• Оптимізована за ККД гідравліка, виготовлена методом лазерного зварювання 2D/3D
• Корозійностійкі робочі колеса, направляючі колеса та корпус секцій
• Гідравліка з оптимізацією витрат та видалення газу
• Посилений корпус насоса, удосконалений щодо характеристик подачі та NPSH
• Завдяки компактній конструкції не займає багато місця та є зручним у технічному обслуговуванні
• Особливо надійний захисний кожух муфти

Комплект постачання:

• Центробіжний насос високого тиску Wilo-Helix FIRST V
• Інструкція з монтажу та експлуатації

Вказівки щодо типу конструкції:

• Захист двигуна надається на запит або забезпечується замовником.
• Стандартне положення клемної коробки вивірене по всмоктувальному фланцю, але його можна змінювати при потребі.
• Типоряд насосів Wilo-Helix FIRST V серійно обладнано ковзаючим торцевим ущільненням.
• Як додаткове приладдя пропонуються круглі зустрічні фланці з сірого чавуну або високоякісної сталі, болти, гайки та ущільнення.
• Комплекти байпаса пропонуються як додаткове приладдя.

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Концентрація перкачуваного середовища: 100.00 %
• Мінімальна температура середовища: -20 °C
• Максимальна температура середовища: 120 °C
• Мінімальна температура навколишнього середовища: -15 °C
• Макс. температура навколишнього середовища: 50 °C
• Максимальний робочий тиск: 16 bar
• Підвідний тиск: 10 bar
• Індекс мінімальної ефективності (MEI): ≥ 0.7

Дані двигуна:

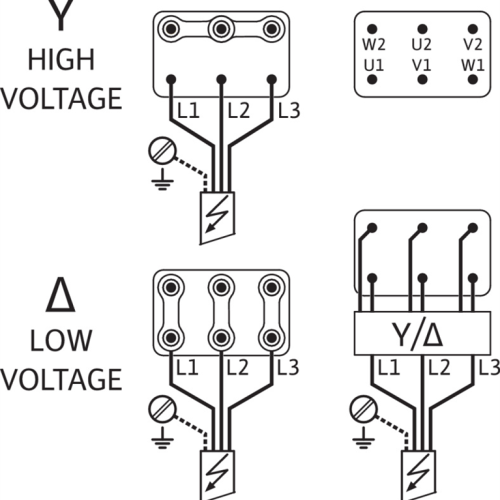

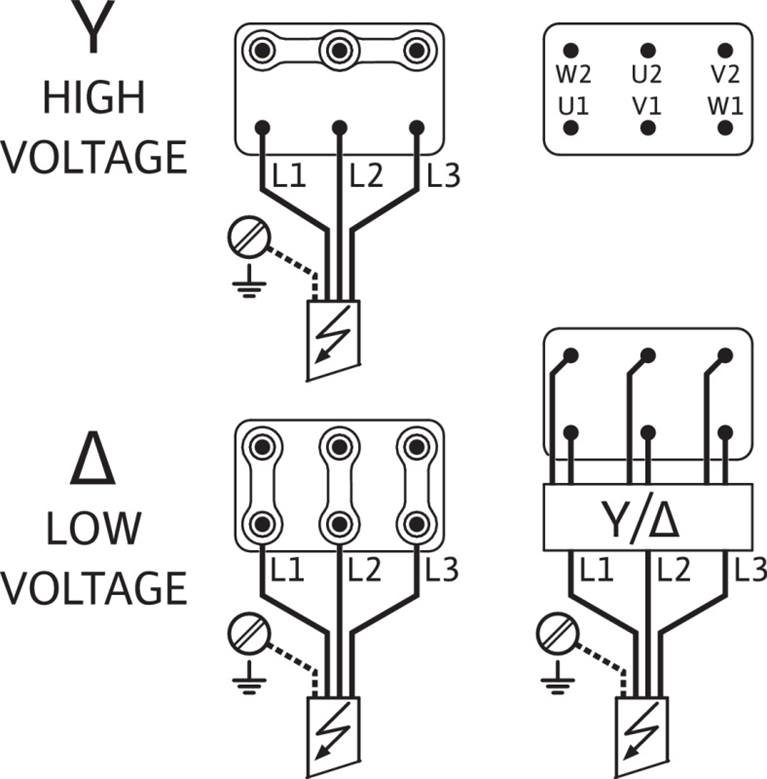

• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 7.5 kW
• Клас енергоефективності двигуна: IE3 = коефіцієнт корисної дії преміумрівня
• Номінальний струм: 13.7 A
• Номінальне число обертів: 2900 1/min
• Коефіцієнт потужності: 0.88
• Коефіцієнт корисної дії двигуна ηm 50 %: 89.8 %
• Коефіцієнт корисної дії двигуна ηm 75 %: 90.5 %
• Коефіцієнт корисної дії двигуна ηm 100 %: 90.1 %
• Клас ізоляції: F
• Клас захисту: IP55

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: 1.4307
• Вал: 1.4057
• Ущільнення вала: BQ7EGG
• Матеріал ущільнення: EPDM
• Матеріал камери робочих коліс: 1.4301

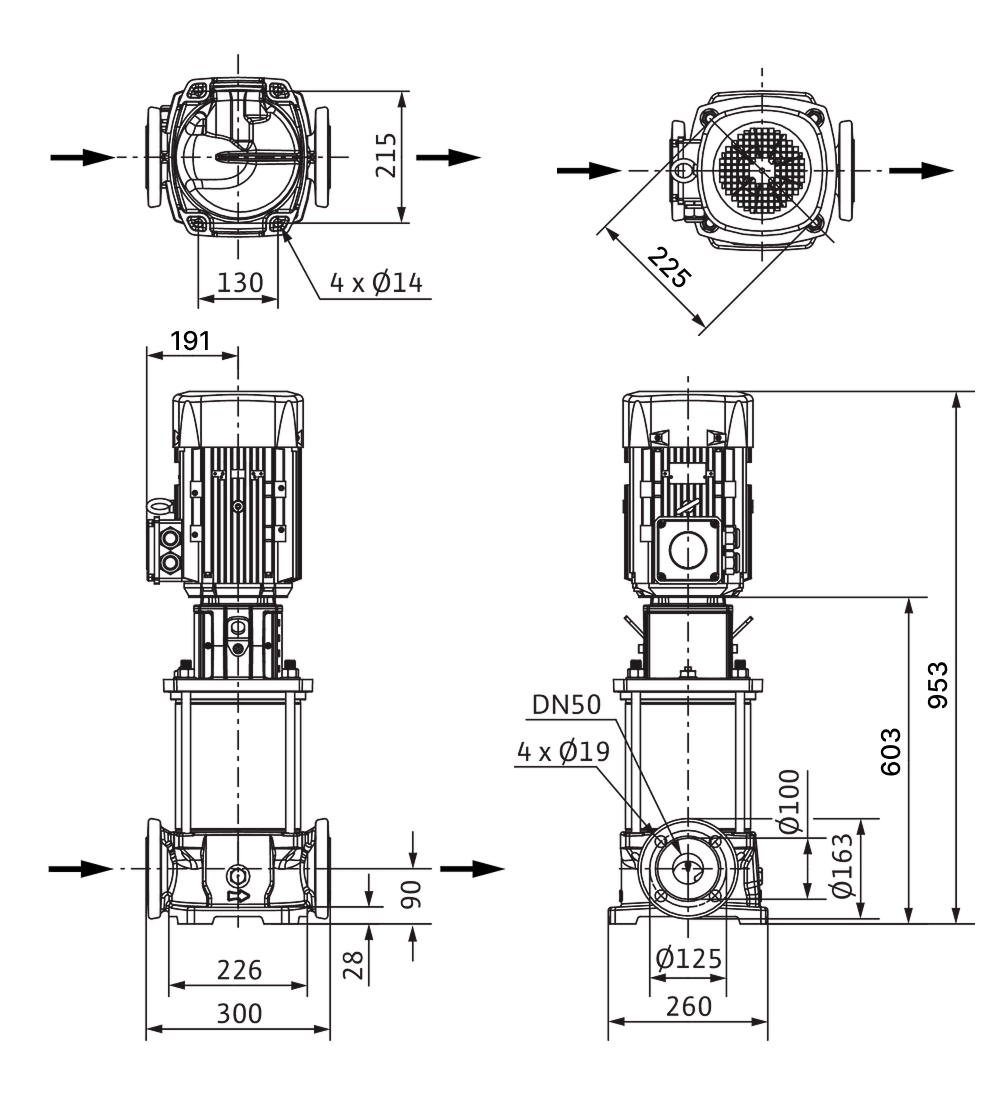

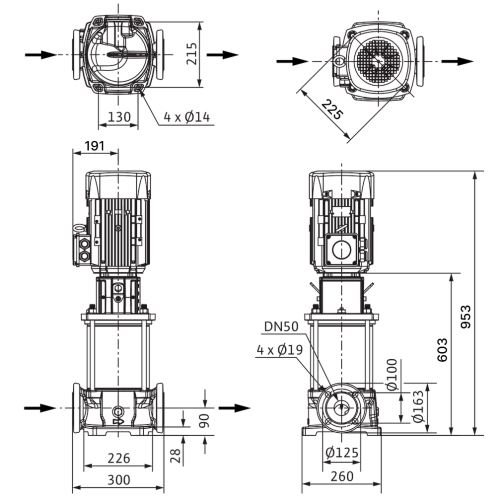

Монтажні розміри:

• Зі всмоктуючої сторони : DN 50, PN 16
• Під’єднання до трубопроводу з напірної сторони: DN 50, PN 16
• Вага нетто близько: 86 kg
