EMU KS 9D

Опис

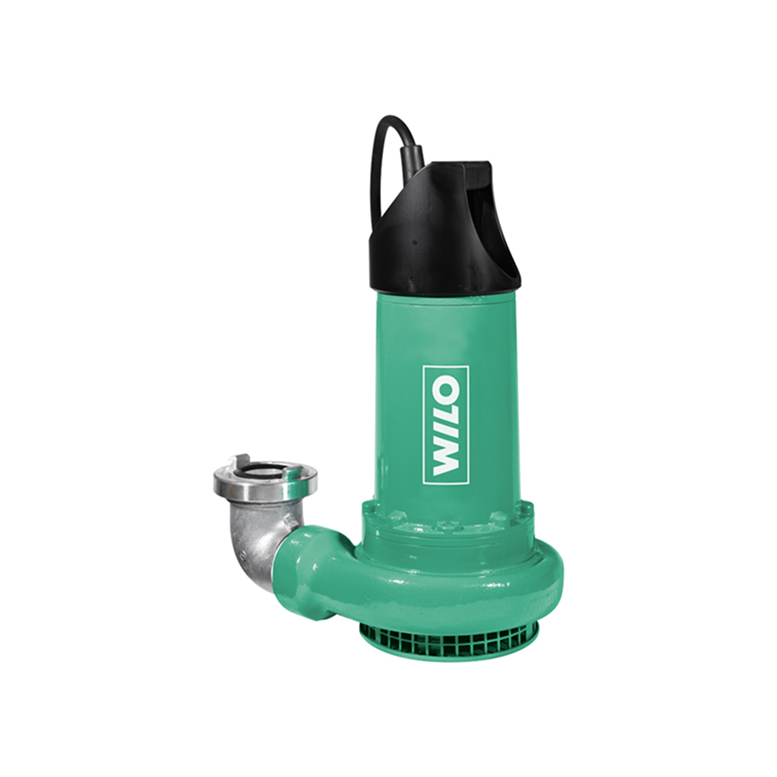

Повністю занурний насос із занурним двигуном для брудної води для вертикального глибинного встановлення для перекачування забрудненої та піскової води. Корпус гідравліки та робоче колесо із сірого чавуну, корпус двигуна з алюмінію. Напірний патрубок з вертикальним напірним відводом та муфтою Storz.

Самоохолоджуваний двигун у виконанні для трифазного струму з роз’ємним під’єднувальним кабелем і CEE-штекером. Як зі сторони перекачуваного середовища, так і зі сторони двигуна ущільнення забезпечується за допомогою ковзаючого торцевого ущільнення. Агрегат може використовуватися без обмежень у всмоктуючому режимі роботи.

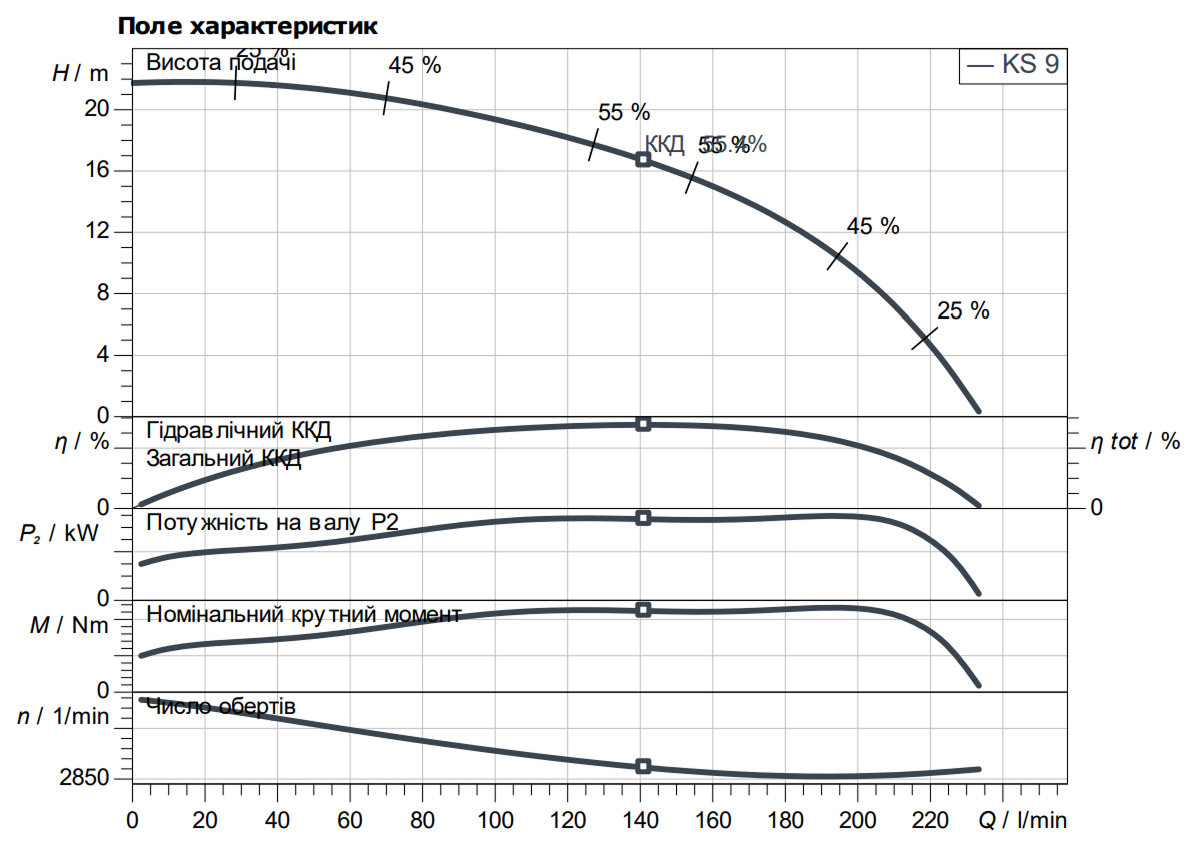

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Максимальна висота подачі: 21.75 m

Дані двигуна:

• Під’єднання до мережі: 3~400V/50 Hz
• Допуск напруги: +-10 %
• Коефіцієнт потужності: 0.85
• Номінальна потужність двигуна: 0.75 kW
• Споживана потужність: 1.1 kW
• Номінальний струм: 1.9 A
• Пусковий струм: 9 A
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Номінальне число обертів: 2850 1/min
• Максимальна частота увімкнень: 15 1/h
• Клас ізоляції: F
• Клас захисту: IP68
• Режим роботи (в зануреному стані): S1
• Режим роботи (в незануреному стані): S1

Дані на продукцію:

• Тип гідравліки: Багатоканальне робоче колесо
• Вільний сферичний прохід гідравліки: 5 mm
• Максимальний робочий тиск: 2.4 bar
• Макс. глибина занурення: 12.5 m
• Температура середовища: 3…40 °C
• Максимальна температура середовища: 40 °C

Кабель:

• Довжина під’єднувального кабелю: 10 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 4G1!,5
• Штекер: CEE M16W (3P+N+PE, 6h)
• Тип під’єднувального кабелю: Розбірний

Спорядження/функціонування:

• Поплавковий вимикач: Ні
• Клас вибухозахисту: –
• Захист двигуна: Ні

Матеріали:

• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: 5.1301/EN-GJL-250
• Вал: 1.4021
• Матеріал ущільнення зі сторони насоса: QQPGG
• Матеріал ущільнення зі сторони двигуна: BVPGG
• Матеріал ущільнення: FKM
• Матеріал двигуна: Алюміній

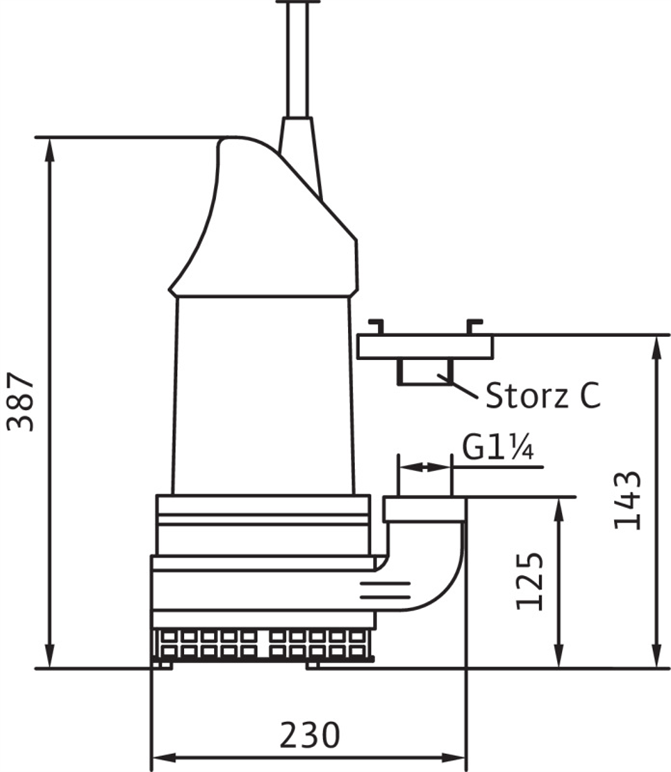

Монтажні розміри:

• Зі всмоктуючої сторони : , –
• Під’єднання до трубопроводу з напірної сторони: Storz C, PN 10
