DrainLift SANI CUT-M.20M/1

Опис

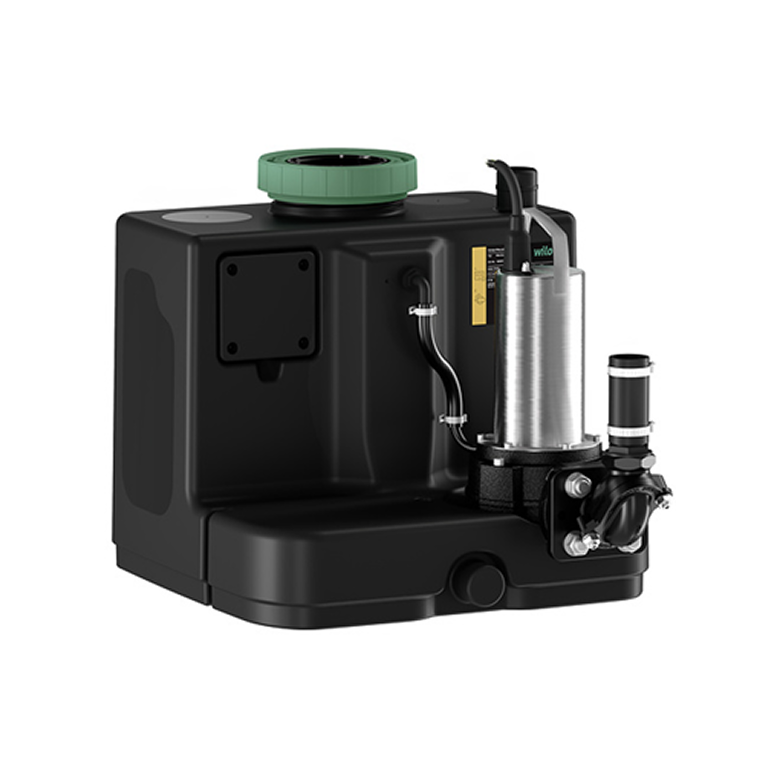

Установка з одним насосом Wilo-DrainLift SANI CUT-M — це компактна, легка підйомна установка згідно з EN 12050-1, яка ідеально підходить для застосування в житлових будинках, як в одноквартирних, так і у двоквартирних.

Завдяки своєму великому об’єму ввімкнень та ріжучому механізму з ефектом подвійних ножиць установка має високу експлуатаційну безпеку. Завдяки можливості вільного вибору вхідних отворів і компактним розмірам Wilo-DrainLift SANI CUT-M дозволяє здійснювати гнучкий і непримітний монтаж. А зручна для користувача конструкція із прозорою кришкою надзвичайно полегшить технічне обслуговування.

Середовище:
Для збору й перекачування цих середовищ у промислових зонах:

• Стічні води з фекаліями
• Стічні води без фекалій


Будівництво:
Газо- й водонепроникний збірний резервуар:

• Похила підлога під кутом
• Оглядовий отвір із прозорою кришкою
• Вільний вибір вхідних отворів у показаних зонах
• Вимірювання рівня за допомогою давача рівня 4 … 20 мА

Насос із ріжучим механізмом:

• Монтується безпосередньо на збірний резервуар
• Двигун із поверхневим (повітряним) охолодженням із функцією термічного контролю.
• Напірний патрубок зі зворотним клапаном.

Попередньо підключений комутаційний пристрій для автоматичного режиму роботи:

• Узагальнений сигнал про несправності з безпотенційним контактом
• Інтегрований і незалежний від мережі аварійний сигнал
• Налаштування часу роботи за інерцією
• З’єднувальний кабель 1,5 м із прикріпленим штекером

Комплект постачання:

• Повністю занурюваний підйомний пристрій із ріжучим механізмом, комутаційним пристроєм і з’єднувальним кабелем разом зі штекером
• Під’єднання до трубопроводу DN/OD 40
• Високотемпературна дворозтрубна муфта DN/OD 50 для під’єднання для видалення повітря
• Високотемпературна дворозтрубна муфта DN/OD 50 для під’єднання для опорожнення
• Комплект вхідного отвору з кільцевою пилкою 124 мм (5 дюймів) та ущільненням для високотемпературної труби DN/OD 110
• Болт для кріплення до підлоги
• Шумоізоляційний захисний шар
• Перезарядний акумулятор 9 В
• Інструкція з монтажу та експлуатації

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Температура середовища: 3…40 °C
• Температура навколишнього середовища: 3…40 °C
• Максимальний робочий тиск: 6 bar
• Макс. допустимий тиск в напірному трубопроводі: 15 bar

Дані двигуна:

• Під’єднання до мережі: 1~230V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 0.75 kW
• Номінальне число обертів: 2829 1/min
• Номінальний струм: 5.6 A
• Клас ізоляції: F
• Клас захисту двигуна: IP68
• Тип увімкнення: Безпосередній режим онлайн (DOL)
• Максимальна частота увімкнень: 30 1/h
• Захист двигуна: Біметалевий

Дані на продукцію:

• Загальний об’єм резервуара: 64 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 180 мм: 29 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 250 мм: 39 l
• Корисний об’єм для висоти під’єднання підвідного трубопроводу 315 мм: 48 l
• Режим роботи (в незануреному стані): S3-10%!, 120 s
• Висота: 465 mm
• Довжина: 672 mm
• Ширина: 539 mm
• Діагональний розмір: 782 mm
• Вільний сферичний прохід гідравліки: 10 mm

Кабель:

• Довжина під’єднувального кабелю: 4 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 4G1
• Штекер: CEE7/7 (захисний контакт)

Матеріали:

• Матеріал резервуара: PE
• Корпус насоса: 5.1301/EN-GJL-250
• Робоче колесо: 5.1301/EN-GJL-250
• Вал: 1.4401
• Матеріал ущільнення: NBR
• Матеріал двигуна: 1.4301

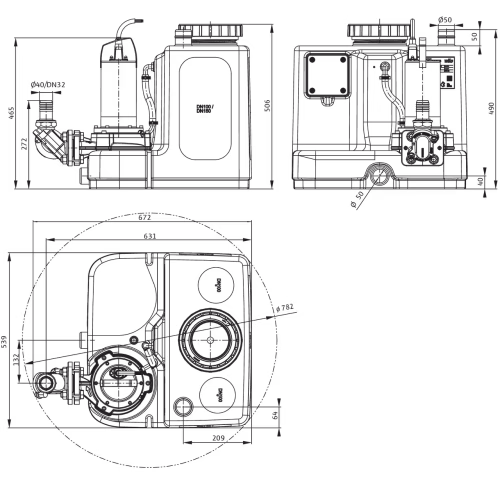

Монтажні розміри:

• Зі всмоктуючої сторони : DN/OD 110 (HT pipe), PN 0,5
• Під’єднання до трубопроводу з напірної сторони: DN 32, PN 6
• Під’єднання вентиляції: DN/OD 50 (HT pipe)
