DrainLift BOX-40/11D O

Опис

Компактна повністю автоматична установка водовідведення, призначена для монтажу на підлозі або під підлогою в будівлях. Підходить для збирання та перекачування побутових стічних вод без вмісту фекалій. Установка водовідведення відповідає вимогам EN 12050-2.

Конструкція:

Газо- та водонепроникний збірний резервуар із пластику з внутрішньою камерою, в якій не утворюються відкладення. Два зсунутих на 180° під’єднань DN 100 для приливу, а також для розповітрення та прокладання кабелю. Напірний патрубок розміщено зсунутим убік на 90° щодо обох під’єднань. Для простого технічного обслуговування установки є кришка, яка слугує за отвір для проведення огляду.

Насос для відведення стічних вод, з вільнопротічним робочим колесом і вертикальним різьбовим з’єднанням. Корпус гідравліки із сірого чавуну, робоче колесо з пластику. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Розбірний під’єднувальний кабель із поплавковим вимикачем і змонтованим штекером (CEE 7/7).

Керування за рівнем здійснюється за допомогою поплавкового вимикача, встановленого на насосі. Рівень перемикання «Насос увімк/вимк» визначається довжиною кабелю поплавкового вимикача.

Комплект постачання:

• Шахта із синтетичного матеріалу із вбудованою системою трубопроводів
• Система трубопроводів зі зворотним клапаном і трубним розгалужувачем
• Два насоси з поплавковим вимикачем і штекером
• Напірний шланг (внутрішній діаметр: 40 мм/1,5 дюйма; довжина: 7 см/2,8 дюйма) разом із затискачами шланга
• Ущільнювальне кільце для ущільнення кришки резервуара та для запобігання поширенню запахів
• Кришка резервуара (муфтова заглушка каналізаційної труби)
• Матеріал для кріплення захисту від спливання
• Інструкція з монтажу та експлуатації

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Температура середовища: 3…35 °C
• Макс. температура середовища, короткочасно до 3 хв: 60 °C
• Температура навколишнього середовища: 3…35 °C
• Максимальний робочий тиск: 1.2 bar
• Макс. допустимий тиск в напірному трубопроводі: 17 bar

Дані двигуна:

• Під’єднання до мережі: 1~230V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 0.6 kW
• Номінальне число обертів: 2900 1/min
• Номінальний струм: 4.1 A
• Клас ізоляції: F
• Клас захисту двигуна: IP68

Дані на продукцію:

• Загальний об’єм резервуара: 113 l
• Об’єм ввімкнення: 27 l
• Режим роботи (в незануреному стані): S3-20%
• Висота: 880 mm
• Довжина: 730 mm
• Ширина: 720 mm
• Діагональний розмір: 730 mm

Кабель:

• Довжина під’єднувального кабелю: 5 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 3G1
• Штекер: CEE7/7 (захисний контакт)

Матеріали:

• Матеріал резервуара: PE
• Корпус насоса: EN-GJL-200
• Робоче колесо: PK-GF30
• Вал: 1.4301
• Матеріал двигуна: 1.4301

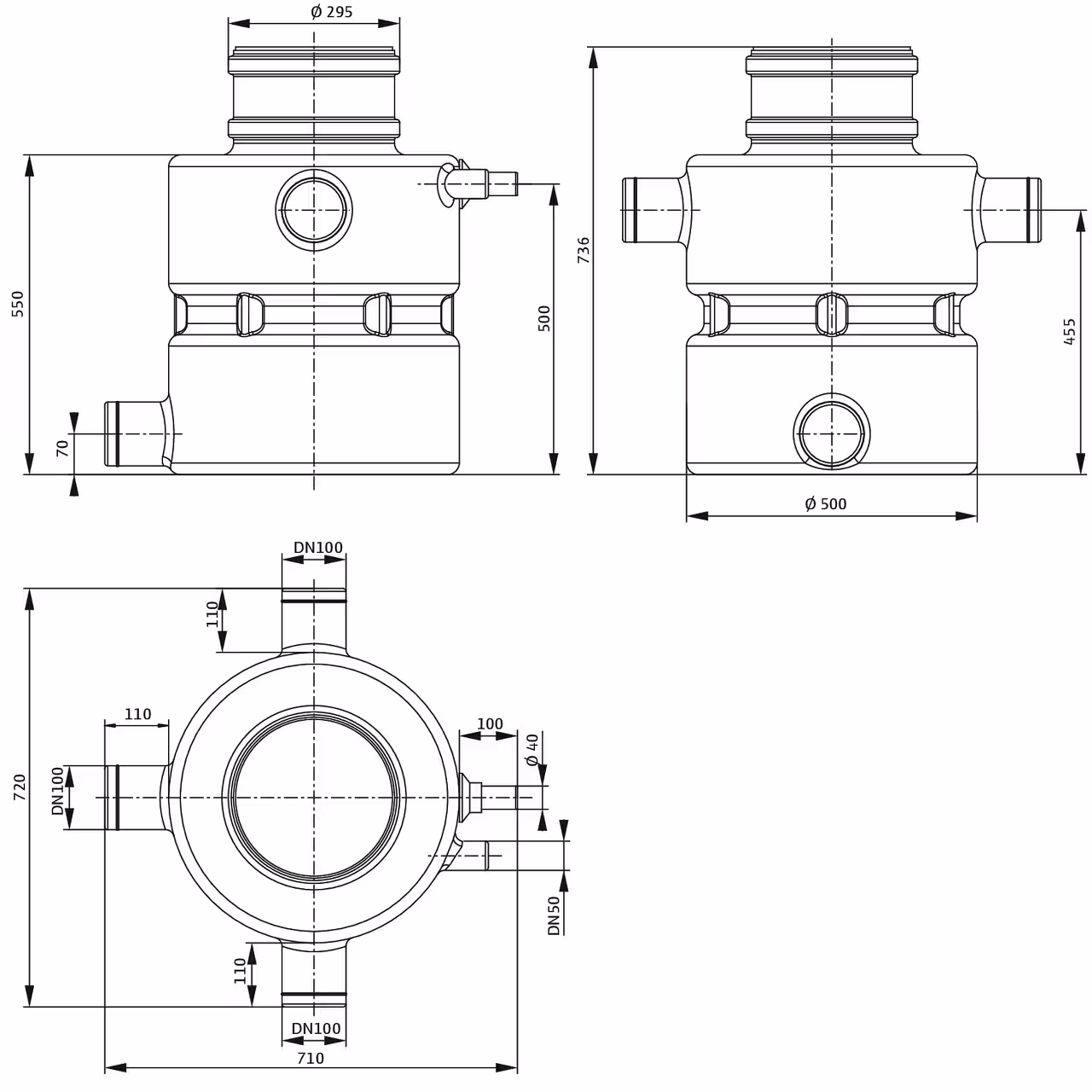

Монтажні розміри:

• Зі всмоктуючої сторони : Ø 110, –
• Під’єднання до трубопроводу з напірної сторони: Ø 40, PN 1,5
• Під’єднання вентиляції: Ø 110
