DrainLift BOX-32/8DS O

Опис

Компактна повністю автоматична установка водовідведення, призначена для монтажу на підлозі або під підлогою в будівлях. Підходить для збирання та перекачування побутових стічних вод без вмісту фекалій. Установка водовідведення відповідає вимогам EN 12050-2.

Конструкція:

Газо- та водонепроникний збірний резервуар із пластику з внутрішньою камерою, в якій не утворюються відкладення. Два зсунутих на 180° під’єднань DN 100 для приливу, а також для розповітрення та прокладання кабелю. Напірний патрубок розміщено зсунутим убік на 90° щодо обох під’єднань. Для простого технічного обслуговування установки є кришка, яка слугує за отвір для проведення огляду.

Насос для відведення стічних вод з вбудованим вихровим механізмом (віхрова функція), відкритим багатоканальним робочим колесом і вертикальним нарізним під’єднанням. Корпус насоса, всмоктувальний кошик та робоче колесо з композитного матеріалу. 1~ двигун (кожух охолодження) з вбудованим робочим конденсатором і автоматично керованим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Під’єднувальний кабель із поплавковим вимикачем і змонтованим штекером (CEE 7/7).

Вихрова функція забезпечує постійне завихрення у всмоктувальній частині насоса. Завихрення запобігає опусканню та відкладанню осадів. Завдяки цьому приямок насоса залишається завжди чистим і зменшується утворення запаху.

Керування за рівнем здійснюється за допомогою окремого поплавкового вимикача в резервуарі та комутаційного пристрою. Комутаційний пристрій попередньо налаштований. Момент перемикання «Насос увімк.» задається довжиною кабелю поплавкового вимикача. Момент перемикання «Насос вимк.» визначається заданим часом роботи за інерцією в комутаційному пристрої. Комутаційний пристрій забезпечує наведені нижче функції:

• Узагальнений сигнал про несправність (SSM)
• Сигнал про перелив — додатковий поплавковий вимикач доступний як додаткове приладдя
• Вбудована звукова сигналізація, незалежна від мережі — до комплекту постачання входить акумулятор 9 В

Комплект постачання:

• Шахта із синтетичного матеріалу із вбудованою системою трубопроводів
• Система трубопроводів зі зворотним клапаном і трубним розгалужувачем
• Два насоси зі штекером
• Напірний шланг (внутрішній діаметр: 40 мм/1,5 дюйма; довжина: 7 см/2,8 дюйма) разом із затискачами шланга
• Ущільнювальне кільце для ущільнення кришки резервуара та для запобігання поширенню запахів
• Кришка резервуара (муфтова заглушка каналізаційної труби)
• Матеріал для кріплення захисту від спливання
• Комутаційний пристрій з поплавковим вимикачем і штекером
• Акумулятор 9 В
• Інструкція з монтажу та експлуатації

Експлуатаційні дані:

• Середовище: Вода 100 %
• Температура середовища: 20.00 °C
• Температура середовища: 3…35 °C
• Макс. температура середовища, короткочасно до 3 хв: 60 °C
• Температура навколишнього середовища: 3…35 °C
• Максимальний робочий тиск: 0.8 bar
• Макс. допустимий тиск в напірному трубопроводі: 17 bar

Дані двигуна:

• Під’єднання до мережі: 1~230V/50 Hz
• Допуск напруги: +-10 %
• Номінальна потужність двигуна: 0.37 kW
  Номінальне число обертів: 2900 1/min
  Номінальний струм: 2.1 A
• Клас ізоляції: F
• Клас захисту двигуна: IP68

Дані на продукцію:

• Загальний об’єм резервуара: 113 l
• Об’єм ввімкнення: 31 l
• Режим роботи (в незануреному стані): S3-25%
• Висота: 880 mm
• Довжина: 730 mm
• Ширина: 720 mm
• Діагональний розмір: 730 mm

Кабель:

• Довжина під’єднувального кабелю: 10 m
• Тип кабелю: H07RN-F
• Поперечний переріз кабелю: 3G1
• Штекер: CEE7/7 (захисний контакт)

Матеріали:

• Матеріал резервуара: PE
• Корпус насоса: PP-GF30
• Робоче колесо: PPE/PS-GF20
• Вал: 1.4104
• Матеріал двигуна: 1.4301

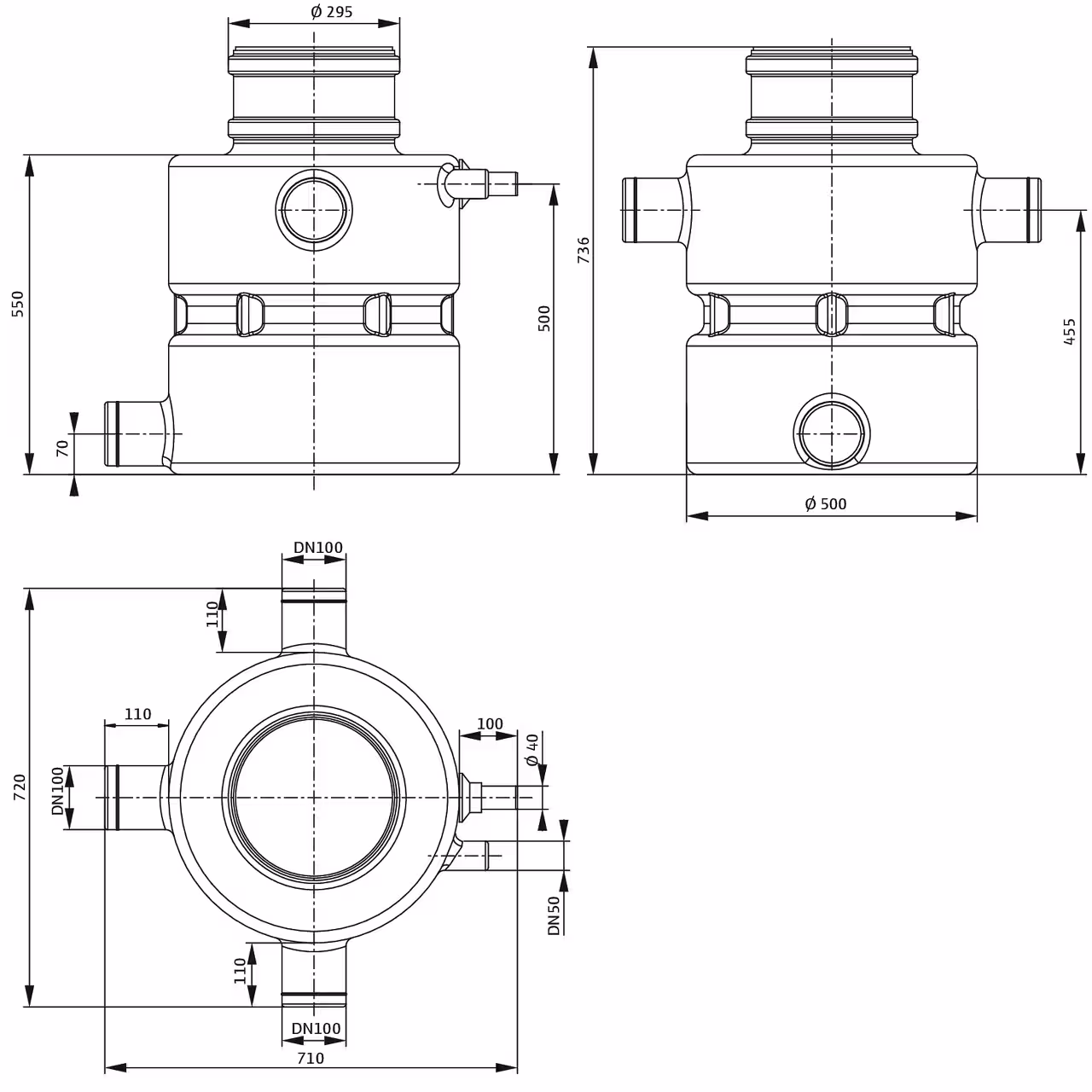

Монтажні розміри:

• Зі всмоктуючої сторони : Ø 110, –
• Під’єднання до трубопроводу з напірної сторони: Ø 40, PN 1,5
• Під’єднання вентиляції: Ø 110
